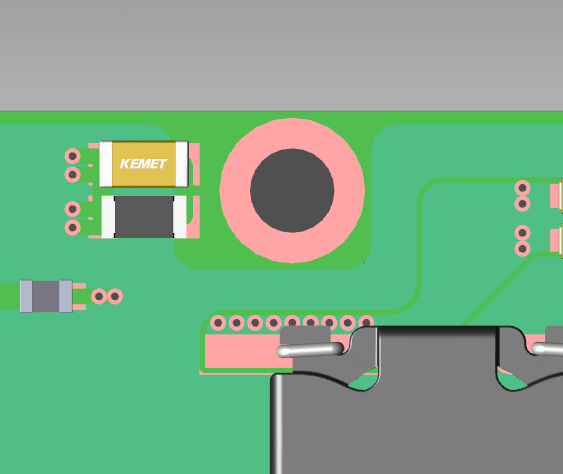

요즘 3D 기능을 사용해보고 있는데 3D 도면을 만들고 보면 홀이 표시가 되기는 하는데 실제로 3D로 전환해서 보면 PCB에는 홀이 표시만 있을 뿐 뚤리지 않는 것을 확인할 수 있다.
그냥 작업을 할 경우 PCB에서 작업을 해 줘야 하는데 이 홀을 작업하는 방법을 확인해보고자 한다. 일단 기구홀을 적용하는 방법은 이디앤씨의 유튜브에서 나오는데 아래 링크를 걸어두겠다.
https://www.youtube.com/watch?v=KXdPLSjVoqU

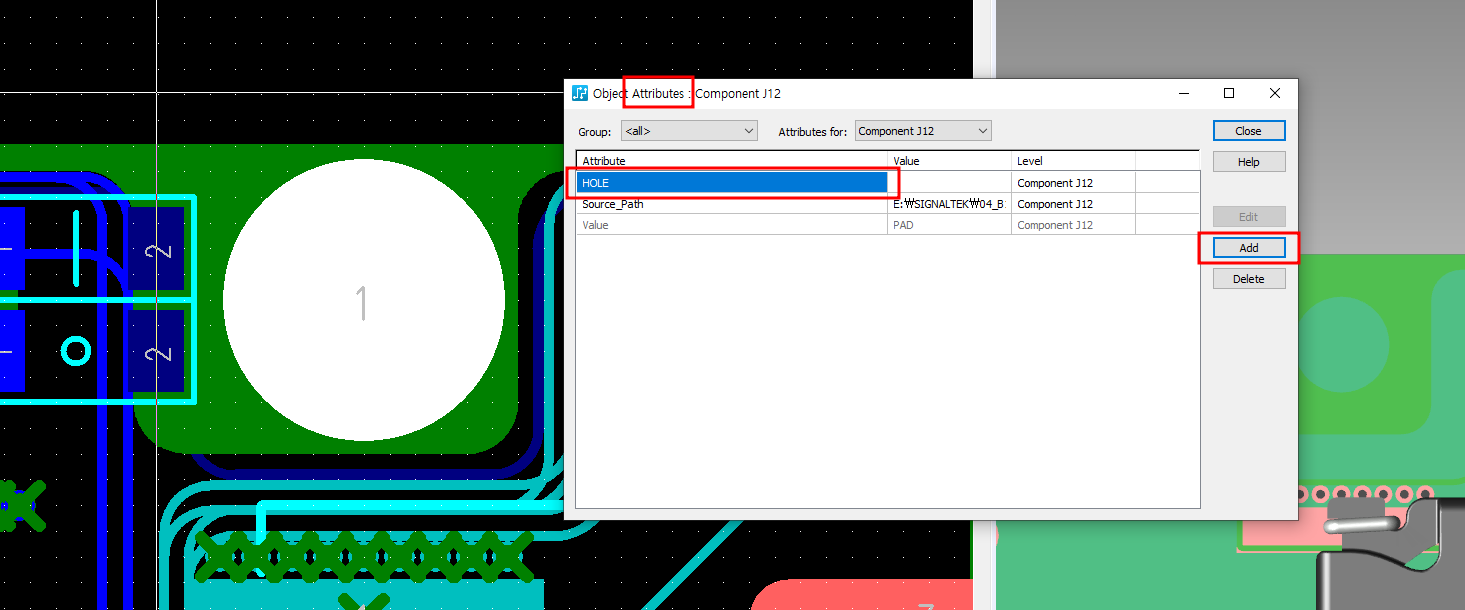

요는 홀이 생겨야하는 부품에 Attributes에 HOLE 특성을 추가하면 된다.

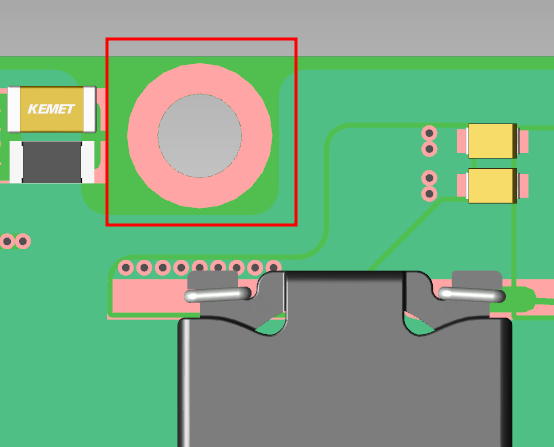

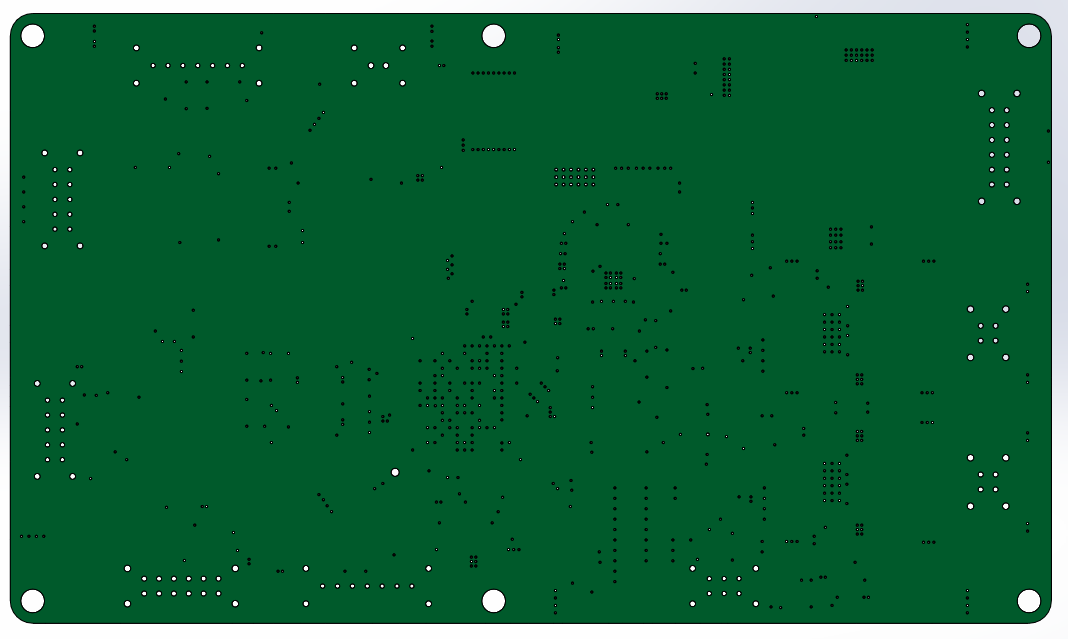

확인해보면 PCB에 홀이 생긴 것을 확인할 수 있다.

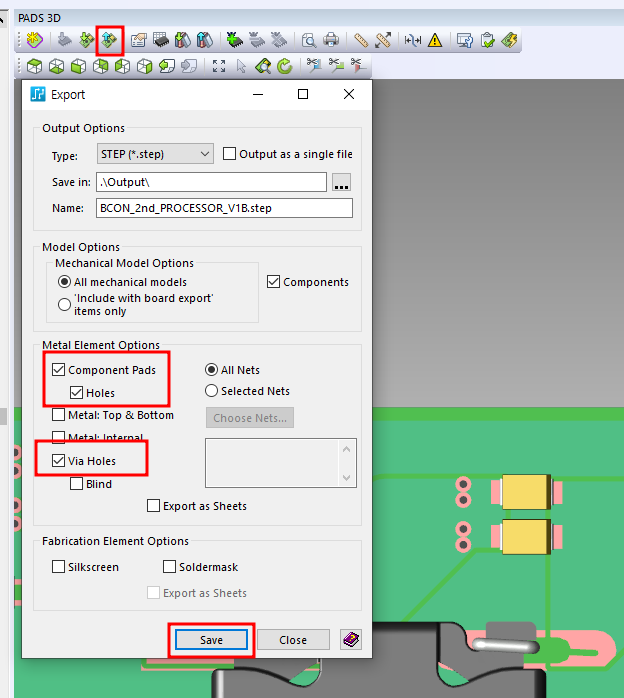

그런데 이렇게 하려면 각각의 부품을 다 HOLE 특성을 넣어야 하기 때문에 굉장히 번잡스럽다. 그래서 내가 개인적으로 좀 많이 만져보니까 3D에서 Export할 때 특성을 넣을 수 있다.
Metal Element Options에서 Component Pads에서 Holes를 선택하면 홀이 뚤린 부품에 적용이 되고 Via도 홀을 적용시킬 수 있다.
