[PADS] 비아 추가 및 배선 중첩하기....Route Loop

 일단 일반적인지는 모르겠는데 전원을 신경쓰고 전력을 생각해서 배선을 하는 경우는 레이어를 변경할 경우 배선이 좁아지는 현상이 나오기 마련이다. 레이어에서 아무리 두껍게 패턴을 그려도 비아를 통과하게 되면 면적이 좁아지는 경우가 생길 수 있다.

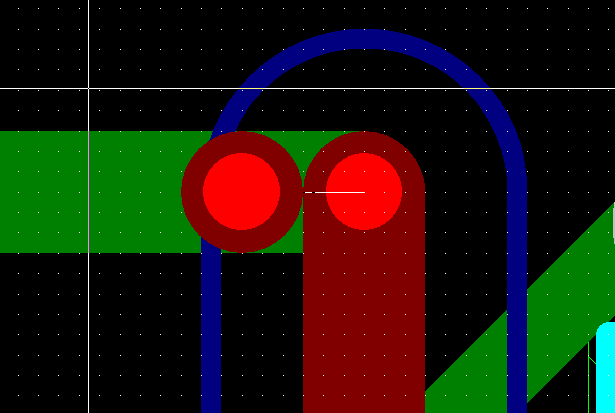

  그림과 같이 0.6T로 진행하다가 비아를 0.3짜리를 거치면 면적이 작아진다. 물론 Via를 크게 가져가야 되겠지만 소형화 등을 고려하면 Via 크기는 부담이 된다.

 그래서 나의 경우는 Via의 갯수를 늘려서 작업을 하는데 이런 작업을 할 수 있는 방법을 포스팅한다.

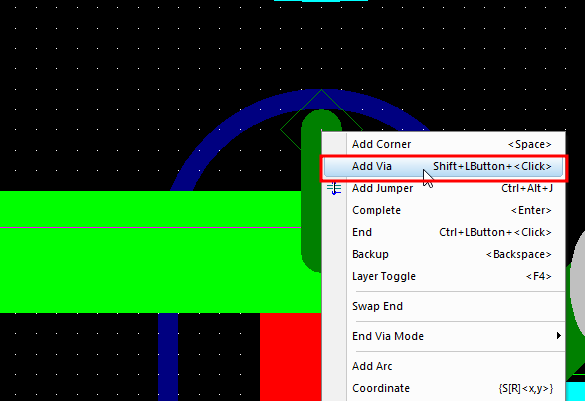

 일단 Via는 라우팅을 하던 도중 오른쪽 버튼을 누르고 Add Via를 선택하면 추가할 수 있다. 그리고 End를 누르면 1개의 Trace에 2개의 Via가 생긴다.

 2개의 Via를 Trace가 가는 라인에 올려놓으면 레이어간 통과 면적이 2배가 되긴하는데 문제는 배선을 연결하려면 1개의 레이어에만 배선이 된다는 것이다.

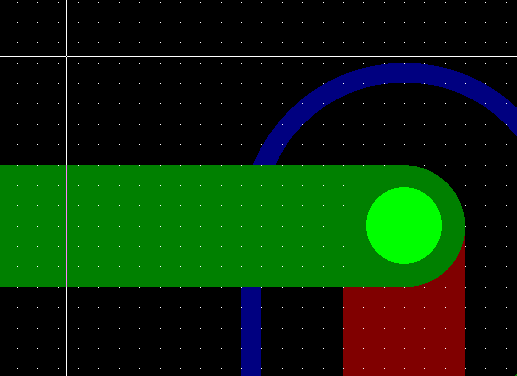

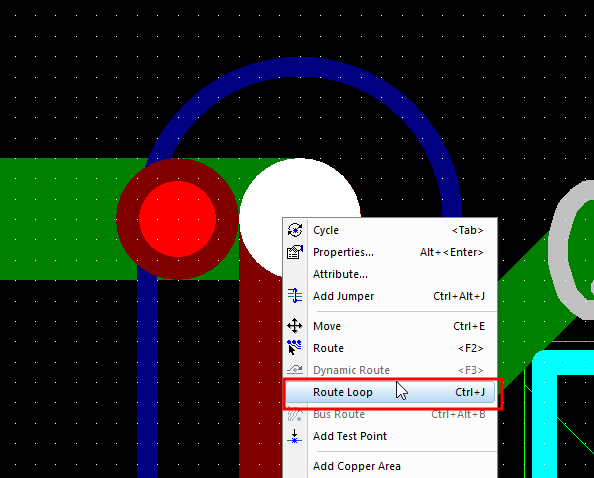

 그림과 같이 TOP에만 연결이 되고 BOT는 끈어져 있는데 이렇게 되면 Via를 2개를 뚫은 의미가 없다. 연결을 해 줘야 하는데 이때는 비아를 선택하고 마우스 오른쪽 버튼을 누르면 Route Loop가 나오는데 이걸 실행하면 된다.

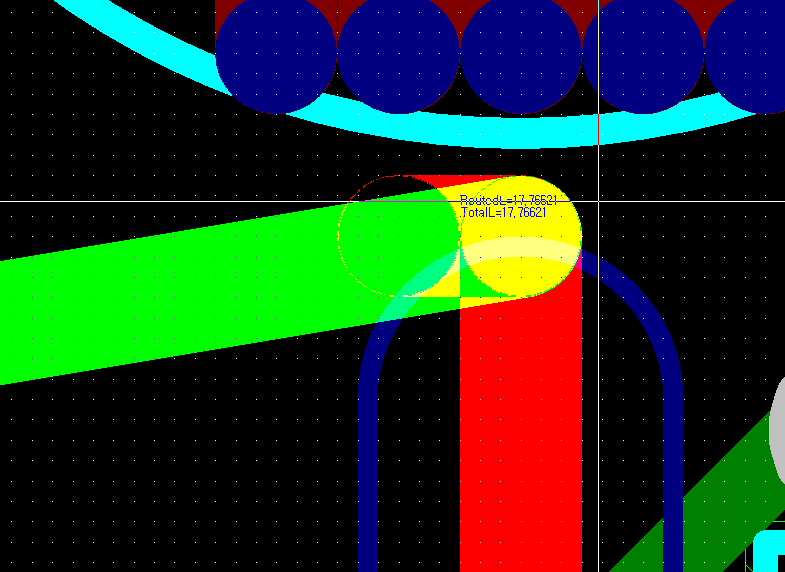

 대충 이동해서 겹친걸 보여주면 아래 그림과 같이 된다. 즉, 루프가 만들어진다.

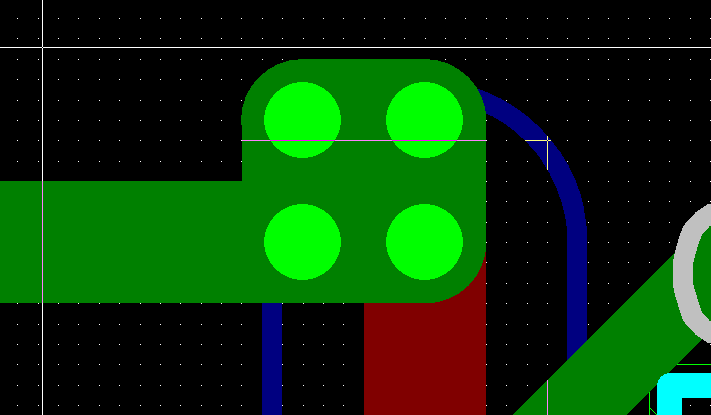

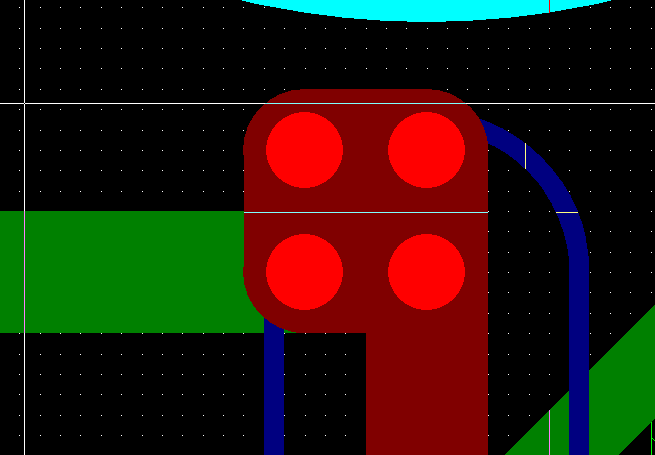

 이걸 이용하면 이렇게 만들 수 있다. 윗그림은 TOP 층 아래 그림은 BOT 층으로 본 것이다.
