[PADS] Decal 이형 패드 그리기

 PADS에서 데칼을 만들시 이형패드를 그리는 방법을 포스팅 하고자 한다.

 사실 이번 포스팅은 CR2032 코인 전지를 사용하는데 이때 홀더를 그리다가 안그려져서 그거 하는 김에 작성을 하는 것이다.

 참고로 많은 사람들이 아는지 모르겠는데 PADS에서 데칼을 그릴 때 PAD의 최대 사이즈가 있다. 원의 경우는 12.7mm 이상은 안그려진다. 그래서 CR2032 코인 전지의 홀더가 17 파이인데 이게 안그려진다.

 이와 같이 일반 패드로 안그려지는 경우와 특이한 모양의 패드를 만들 때 사용할 수 있다.

 방법은 간단히 설명하자면 아래와 같다. 홀더를 그리는 걸로 예를 들어보겠다.

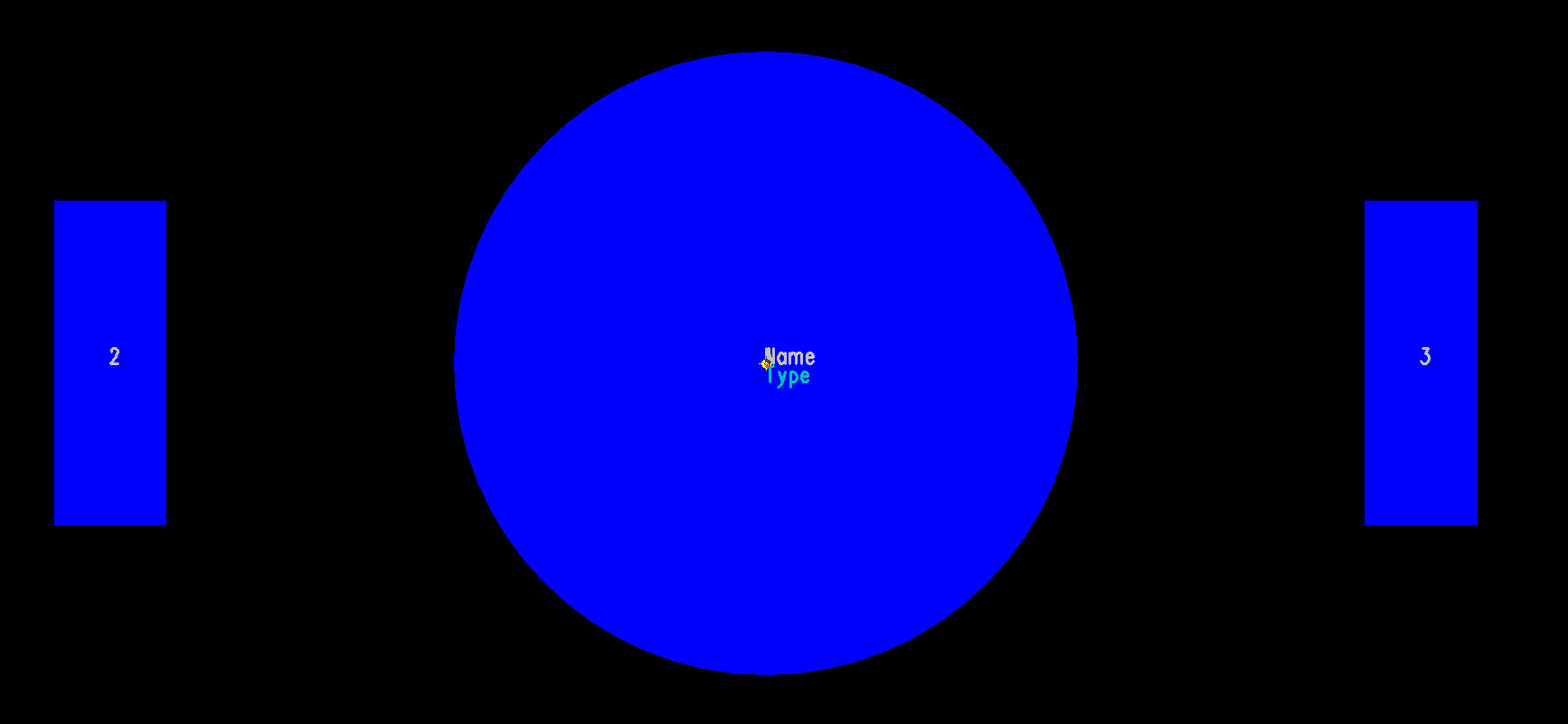

 1. 적당한 사이즈의 PAD를 그린다. 어차피 같이 묻히기 때문에 그 안에 묻히는 사이즈면 된다. 아래는 17파이를 그려야 하는데 그냥 10 파이짜리 원 패드를 그렸다.

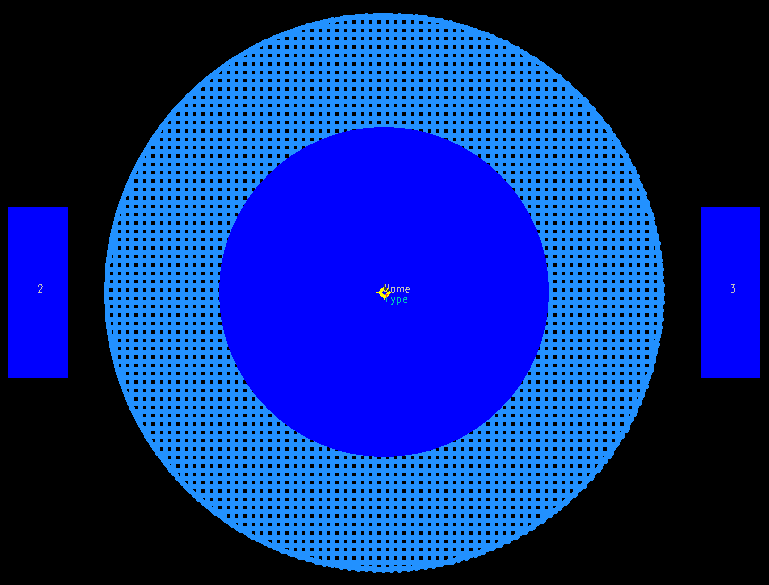

2. Copper로 그려야 하는 모양이나 사이즈의 패드를 그린다. 이때 해치 모양은 상관없다.

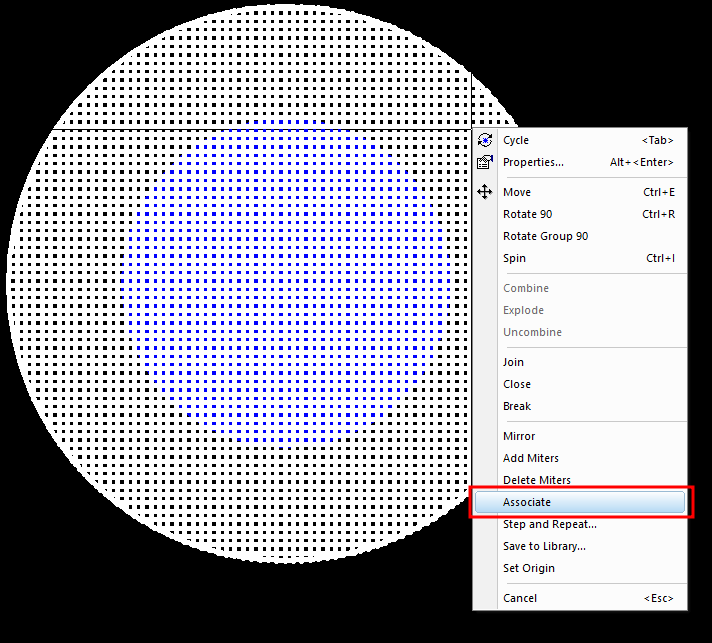

3. Copper를 선택하고 마우스 오른쪽 버튼을 누르면 Associate를 찾을 수 있고 이 버튼을 누른다.

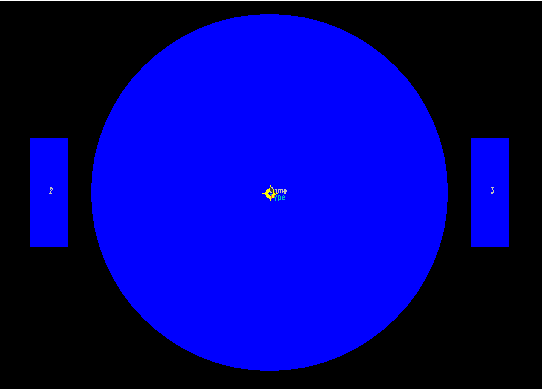

4. 패드를 선택한다. 선택하면 하나로 합쳐지며 내가 원하는 사이즈나 모양의 패드가 완성된다.
