[PDAS] 배선 중 표식 (에러?? 마크??) - Test Point

  배선을 하다보면 한 두번씩 격을 수 있는 문제가 있다.

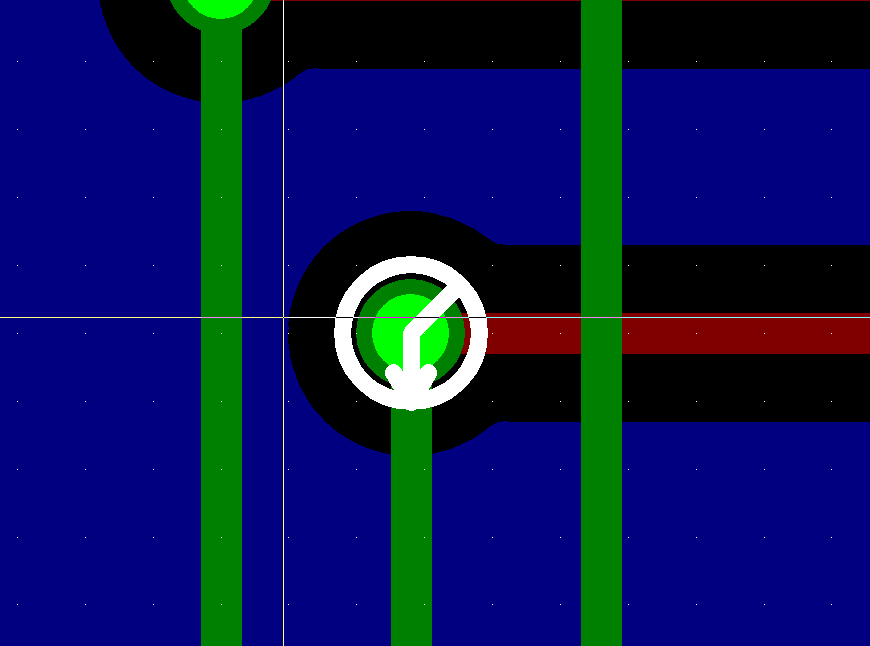

 분명 연결을 에러 표시 마냥 저런 표식이 나타나는 것이다. 저게 사용자가 배선을 하다 의도치 않게 발생하는 경우가 허다 하다.

 저 마크는 테스트 포인트 마크이다. 에러 표시는 아니고 표식인데 테스트 비아를 테스트 포인트로 설정하면 나오는 표식이다.

 테스트 포인트라는게 별 특별한 것은 아니고 라우팅 중에 일반 비아와 다른점은 테스트 포인트는 여기서 라우팅 종료가 가능하다는 것이다. 즉, 라우팅 라인에서 가지를 쳐서 거기에 테스트 포인트를 만들고 끝....이런 것이다.

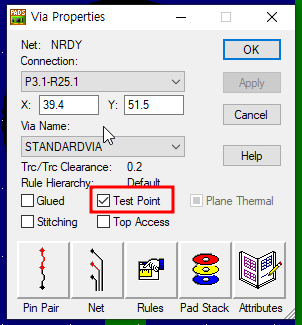

 여튼 난 이렇게 테스트 포인트를 만들지 않고 회로도에서 부품으로 만들어서 배치하기 때문에 사용할 일이 없는데 라우팅 도중 뭘 잘못 누르면 저게 나와서 거슬릴 때가 있다. 이때는 아래와 같이 속성 창에서 Test Point를 끄면 된다.

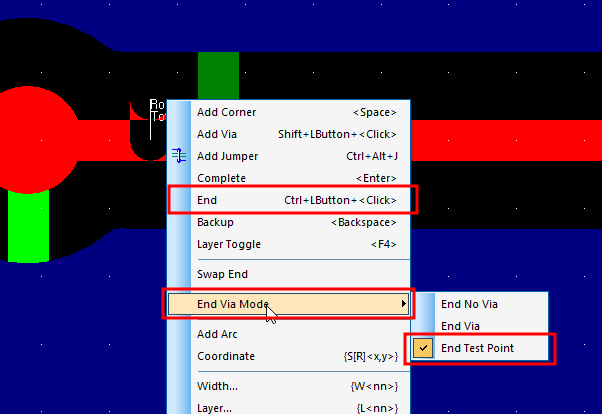

 참고로 이게 생기는 이유는 라우팅 중에 End를 했을 때 End Via Mode가 Test Point로 되어 있을 경우이다.

 End 를 사용할 때 모드를 원하는 모드로 선택하면 된다.
