[PADS] Part 위치 고정하기 (Glued)

 PCB Artwork을 하다보면 위치가 고정되는 부분이 당연히 존재한다. 초기에 기구 설계 및 타 보드와의 연결로 인해 커넥터 등이 고정되는 경우가 예이며 이런 경우 아트웍을 시작할 때 정해진다.

 이 위치가 고정되면 움직이거나 하면 기구에 맞지 않거나 타 보드와의 커넥션이 틀어지기 때문에 초기에 맞추어놓은 부품을 움직이지 않게 하고 또한 지워지지 않게 해야한다.

 이때 사용하는 PADS 기능이 Glued이다. Glue는 영어로 알다시피 풀, 접착제이다. 붙인다는 뜻....^^

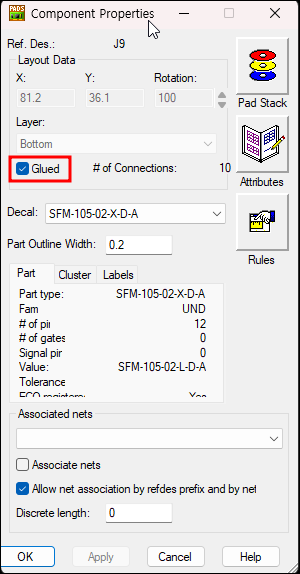

 그래서 설정은 고정하려는 부품을 두번 클릭하거나 선택 후 엔터를 치면 Component Properties를 열리는데 여기서 Glued를 선택하면 좌표를 수정할 수 없게 바뀐다.

 이렇게하고 나면 움직이거나 지울 경우 에러가 난다.

 그런데 이 글루한 부품이 자꾸 선택되어서 귀찮은 경우가 있다. 어차피 안 움직일건데 선택되니 자꾸 짜증난다. 이때는 선택이 안되게 할 수 있다.

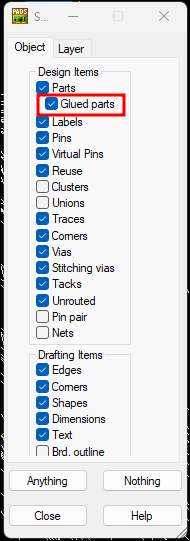

 아무것도 선택하지 않은 상태에서 마우스 오른쪽 버튼을 누르던지 아니면 Ctrl+Alt+F 또는 메뉴 Edit->Fliter 를 보면 여기서 Object에서 Glued parts를 선택할 수 있게 하거나 아님 선택이 안되게 할 수 있다.

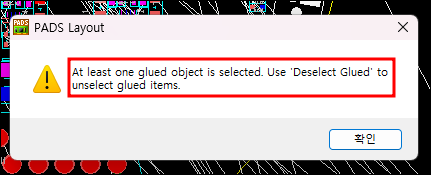

 체크가 되어 있다면 선택이 가능하지만 옮기거나 이동하려면 에러가 표시되고 저게 체크가 안되어 있다면 선택이 아예 되지를 않는다.

 혹 가끔 이 기능을 몰라서 Glued를 한 부품이 선택이 안되어서 이러지도 저러지도 못하는 경우가 있는데 이거 확인하면 해결된다.
