[Layer] 배선시 다른 층으로 바뀌지 않을 때.....

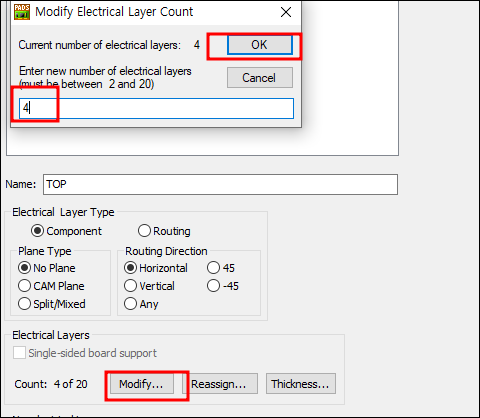

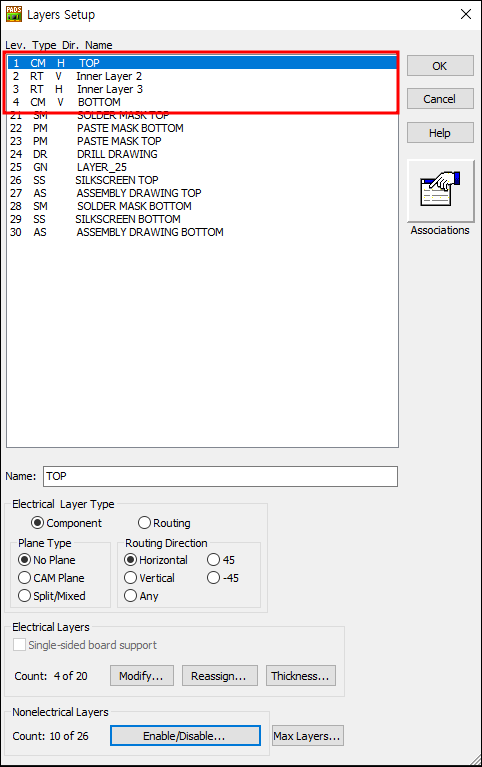

PADS로 PCB 아트웍을 하다보면 층이 부족해 내층을 늘이는 경우가 있다. 기본적으로 레이어 셋팅에서 전기적레이어를 늘이면 되는데 늘이고 나서 배선이 안되는 경우가 있다. 기본 2층이었던 것을 4층으로 늘이면 중간에 2개의 층이 추가가 되는데 이러고 나서 배선을 하려고 하면 1번과 2번 까지 밖에 안되는 경우가 생긴다.

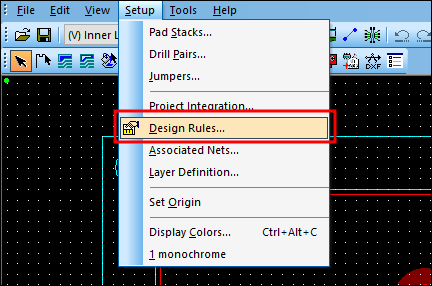

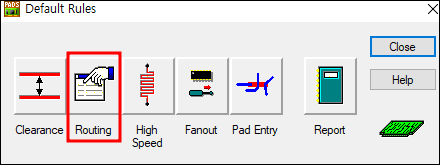

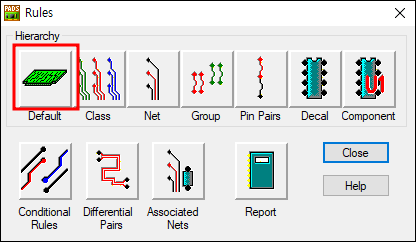

이럴 때 의외로 많은 사람들이 모르고 엄청나게 헤메는 경우가 있는데 이 때는 배선을 할 수 있는 레이어가 선택이 안된 것이다. Setup->Design Rules...를 선택하고 Default->Routing를 선택하면 배선 레이어를 선택할 수 있다.

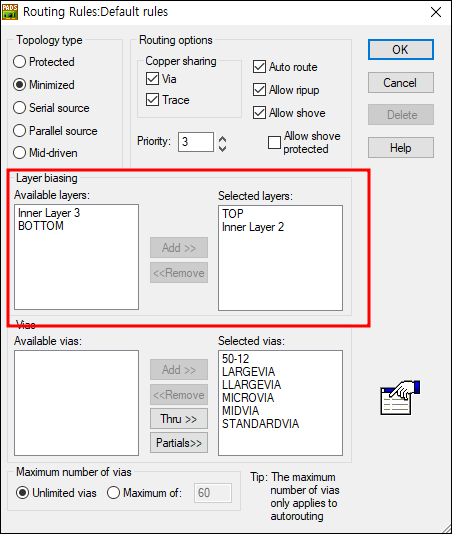

  여기서 Available layers에서 Selected layers로 Add 시켜주면 라우팅이 가능한 레이어로 된다.
