[도면] 척도 (Scale)

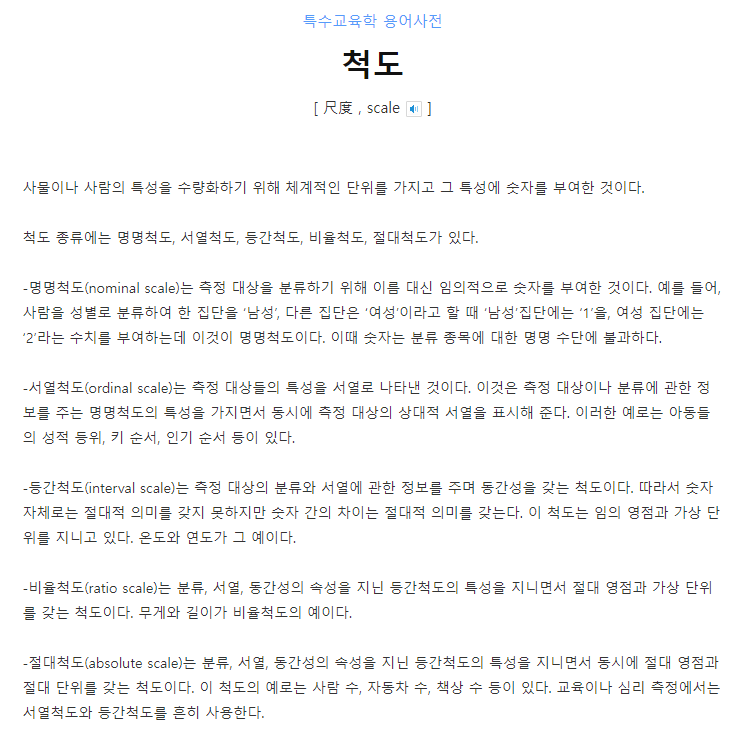

<네이버 지식백과>

 도면작업에서의 척도는 네이버 지식 사전에서의 비율척도를 의미한다. 즉 어떤 대상의 길이를 일정한 비율로 늘이거나 줄이는 것이 척도이다. 척도라고 하니까 오히려 좀 이상한데 스케일, Scale 이라고 하는게 더 일반적이다.

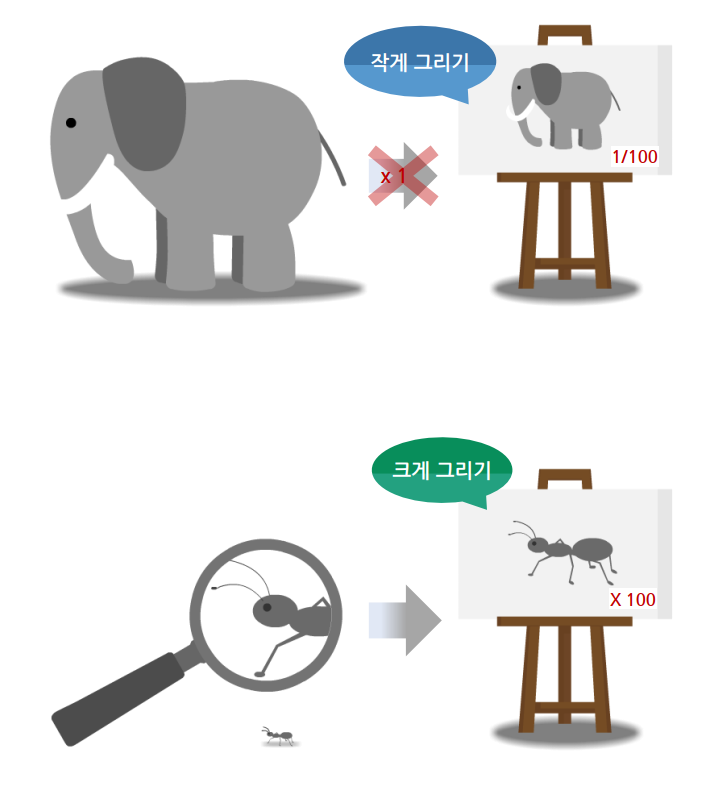

 척도는 축척과 현적, 그리고 배척으로 나뉘어진다.

 축척 : 실제 물체보다 작게 그리는 것

 현척(실척) : 실제 크기로 그리느 것

 배척 : 실제 물체보다 크게 그리는 것



 2D 도면에서 척도의 사용은 순위가 있는데 1순위, 2순위가 있다. 1순위는 제일 기본이 되는 척도이고 2순위는 1순위가 적용이 어려울 경우 보조적인 척도이다.

 2D 도면을 보다보면 척도에 N/S라고 명명되어 있는 경우가 있는데 이런 경우 Non Scale로 척도 상관없이 형상만을 표기한 도면일 경우 사용한다. N/S는 결국 비율은 맞지만 척도가 얼마인지 중요하지 않아 형상을 보기 편하게만 그려 놓았을 경우에 표기한다.

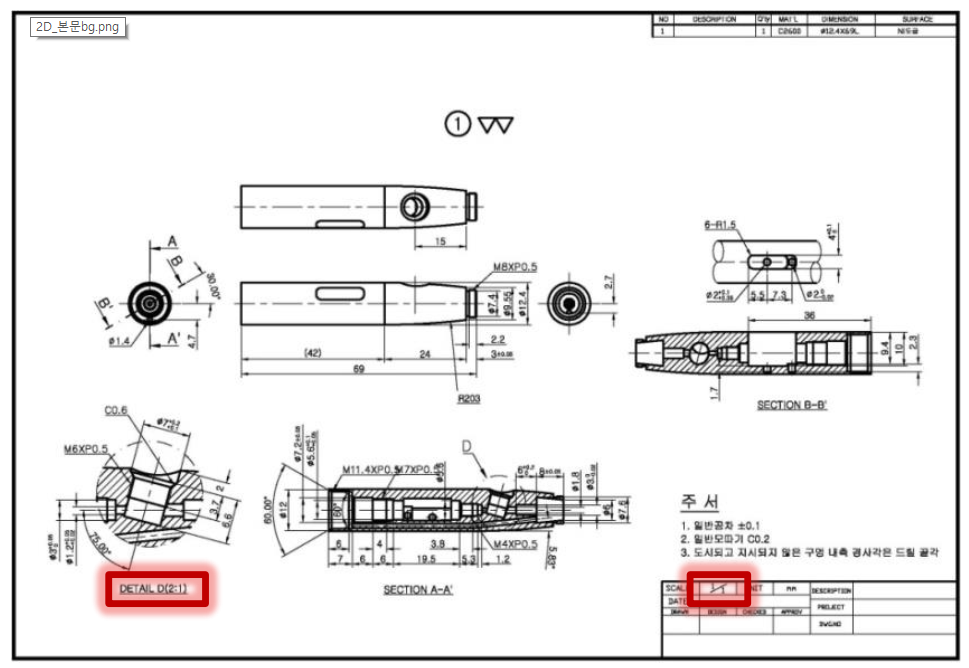

 척도는 기본적으로 공통적으로 사용하는 척도를 표제란에 기입하고 일부 투상도에 기입할 경우에는 그 투상도 근처에 기입한다.



* 참고자료 : 한국기술교육대학교 온라인 평생 교육원 '2D 도면 작성'
