[AutoCAD] Scale 맞추기.....(축적 맞추기)

 AutoCAD를 사용하다보면 축적을 조정하는 경우가 있다. 서로 다른 스케일의 도면을 같은 스케일로 맞춰야 할 경우가 있다. 특히 지도 같은 것을 실제 스케일로 측정해 보고 싶은 경우가 대표적인 경우이다.

 뭐 가장 쉬운 방법은 스케일을 맞춰야 하는 부분을 측정하고 그 배율을 확인해서 값을 넣어줄 수 있다. 그러나 애매하게 혹은 계산이 귀찮은 경우 Scale 명령으로 간단하게 스케일을 맞출 수 있다.

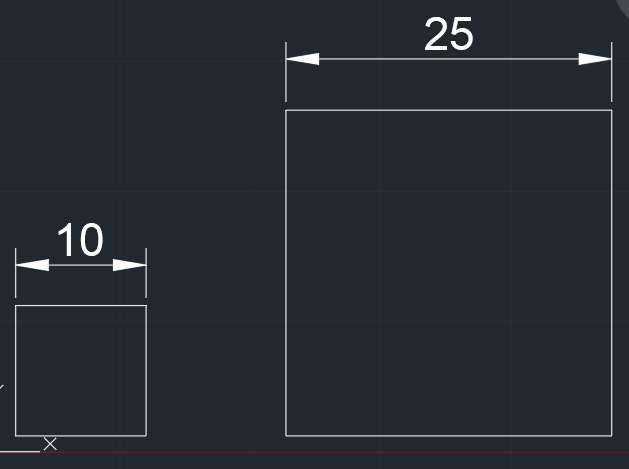

 왼쪽의 사각형은 10mm의 정사각형, 오른쪽의 사각형은 25mm의 정사각형이다. 둘의 비율 차이는 2.5:1 이다. 두개를 같은 스케일로 만들려면 왼쪽의 사각형을 2.5배로 키우던지 오른쪽 사각형을 2.5배로 줄여야 한다. 참고로 키울 경우는 2.5를 넣으면 되지만 반대로 2.5배 줄일 경우는 배율에 10/25를 넣으면 된다.

 여튼 이걸 굳이 배율을 계산 안하고 맞출 수 있는데 scale에 Reference(참조) 기능을 이용하는 것이다.

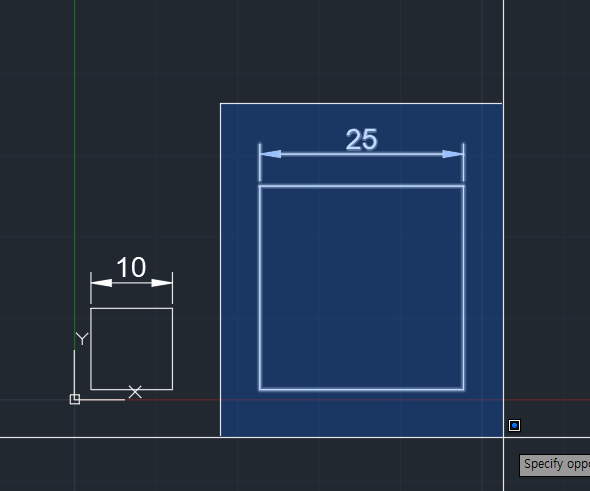

 1. 맞추려는 객체를 선택한다. (명령을 넣고 선택해도 괜찮다)

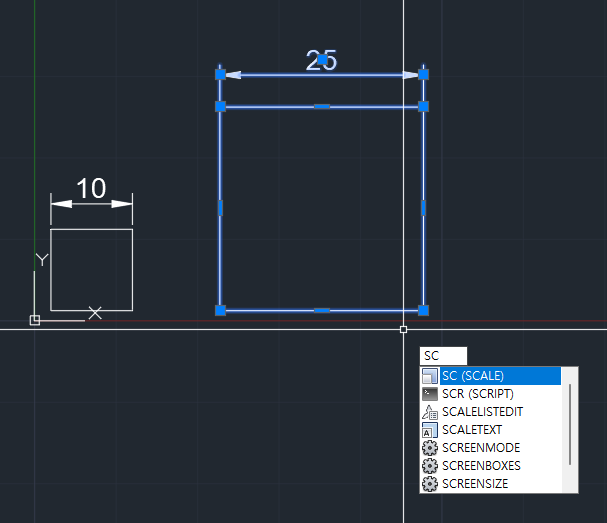

 2. sc (scale) 명령을 넣는다.

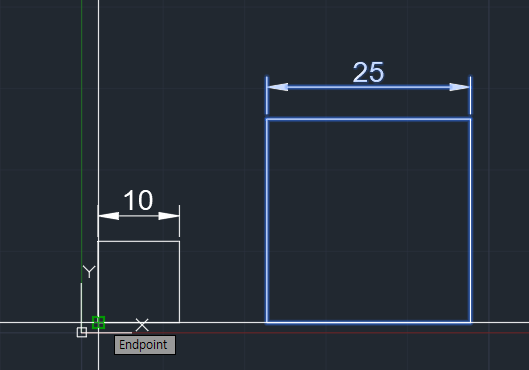

3. 기준점을 입력하라고 하는데 축적을 맞출 위에서는 왼쪽 사각형의 한 점을 설정한다.

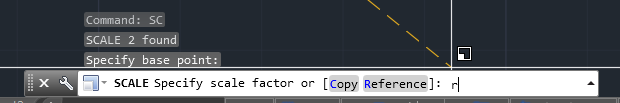

4. 축적 또는 참조를 입력하라고 하는데 참조를 위해 r을 입력한다.

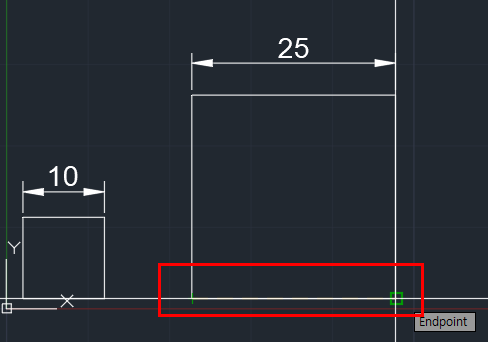

5. 축적을 할 객체의 참조 길이를 기입하던지 찍어준다. 위의 경우는 오른쪽 사각형의 밑변이다. 위에 기준점을 왼쪽 사각형의 밑변으로 하기 위해 왼쪽 하단 모서리를 기준점으로 찍었기 때문이다.

6. 3번에서 찍었던 선분의 끝을 찍으면 완료된다.
