[AutoCAD] 한번에 플롯하기...배치플롯....게시....

 AutoCAD를 사용하면서 여러 파일을 한번에 플롯(프린트) 해야 하는 경우가 종종 있다. 물론 일반적인 경우 여러 파일을 한번에 플롯 할 일이 드물지만 업무상 그런 일이 비일비재한 경우가 있다.

 여튼 원래 피카츄라는 자동 출력 프로그램이 있다. 하지만...... 이 프로그램은 일단 LT 버전은 안된다...ㅠ.ㅠ 풀 버전 사용하시는 분은 이거 사용하면 편하다고 하는데 나처럼 회사에서 LT 버전 쓰시는 분은 일괄 출력에 고민하게 되는데....

 그래서 내가 해본 방법 중에서 그나마 편하다고 생각하는 방법을 만들어 보았다.

 일단 내용을 먼저 주요 내용만을 정리해 보면 게시 기능을 이용할 것이고 이때 미리 정의된 설정을 로드해서 한번에 게시로 플롯할 것이다. 그러기 위해서는 설정을 저장한 파일을 만들어서 출력을 해야할 경우 이 설정을 이 파일에서 불러와서 작업을 하도록 설정할 것이다.

1.  출력에 대한 설정을 저장할 설정파일을 만든다.

 1) 새파일을 만든다.

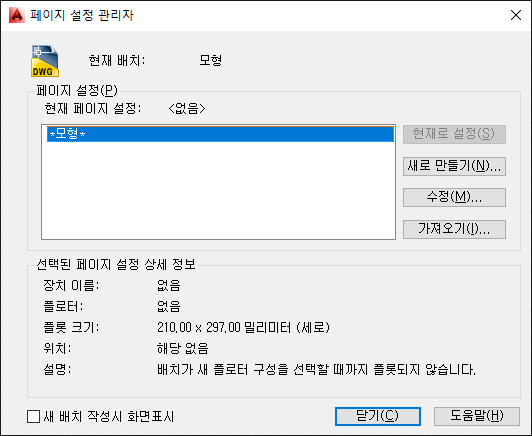

 2)  필요한 설정은 페이지 설정이다. 파일->페이지설정 관리자를 클릭한다.

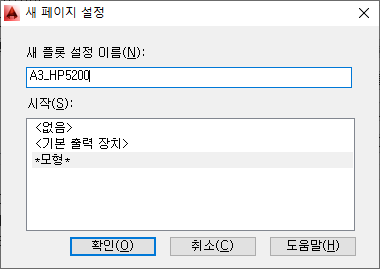

 3) 새로 만들기를 눌러 페이지 설정 이름을 써서 설정을 만든다. 이 설정은 페이지 설정 및 인쇄 설정, 프린터 설정 등이 들어가게 되므로 이름을 특성이 드러나게 적는다.

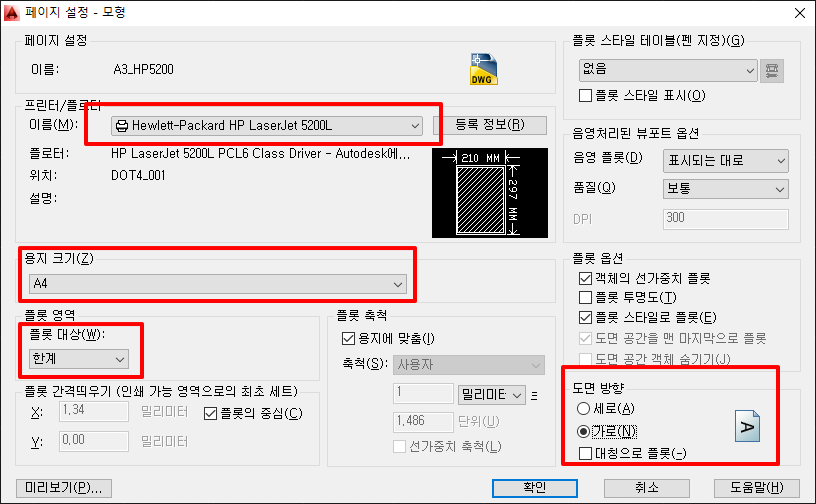

 4) '확인'을 누르면 '페이지 설정' 창이 뜬다. 이 설정에서 프린터를 선택하고 용지 크기 플롯 대상, 도면 방향, 플롯 스타일 등을 설정한다.

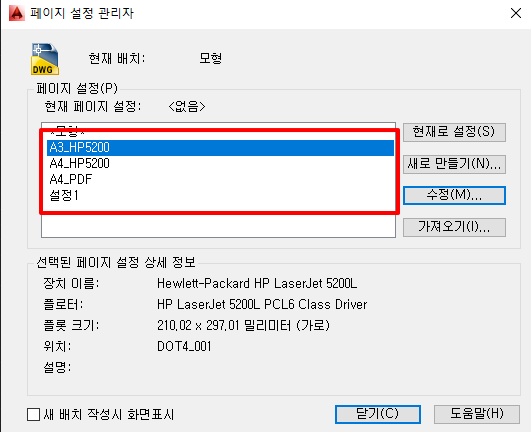

 5) 원하는 몇가지 설정을 만든다.

2. 설정한 AutoCAD 파일을 저장한다.

3. 이제 출력할 파일을 준비하고 AutoCAD를 실행한다. 새파일을 열어도 되고 앞에 저장한 설정 파일을 열어도 된다.

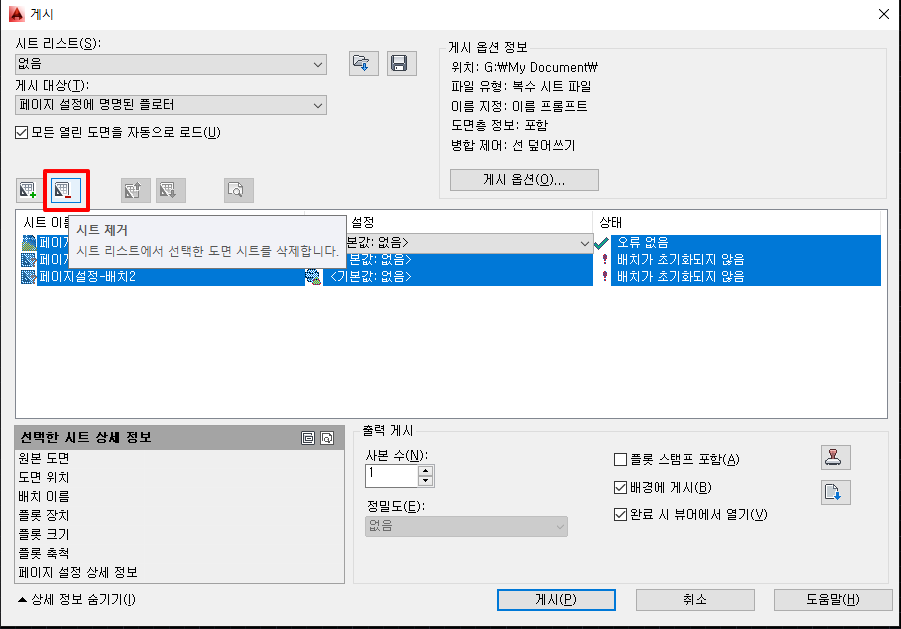

4. 파일->게시를 누른다. 팝업된 창에서 일단 로드된 파일을 제거한다.

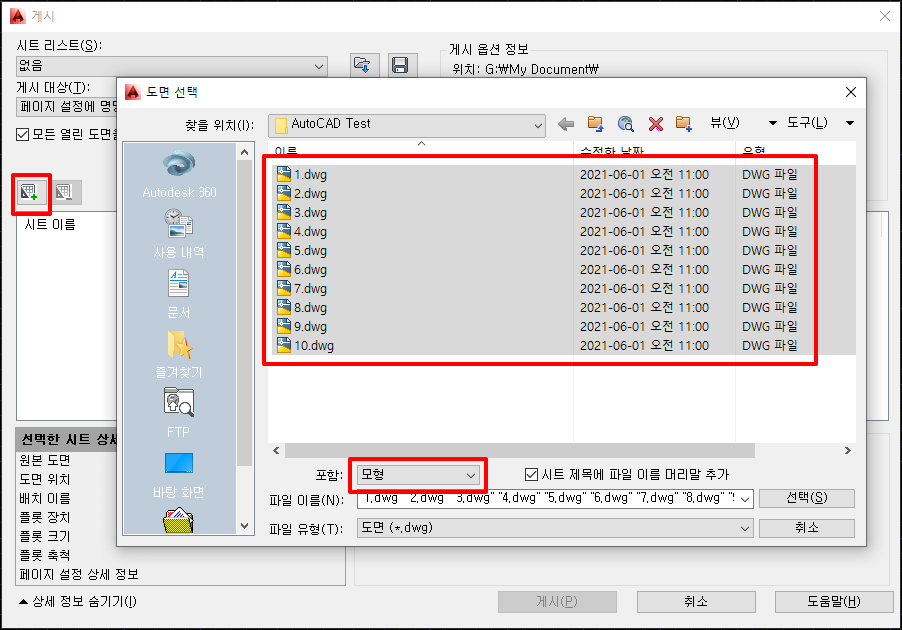

5. 시트 추가를 눌러 한번에 플롯할 도면을 로드한다. 포함에 로드할 도면을 선택한다. 대부분 모형만 로드하면 된다.

6. 페이지 설정에 '가져오기....'를 누른다. 현재는 기본값을 설정하지 않았기 때문에 없거나 혹은 기본값 설정한 것이 드러난다. '가져오기...'로 기존에 저장한 설정을 불러올 것이다.

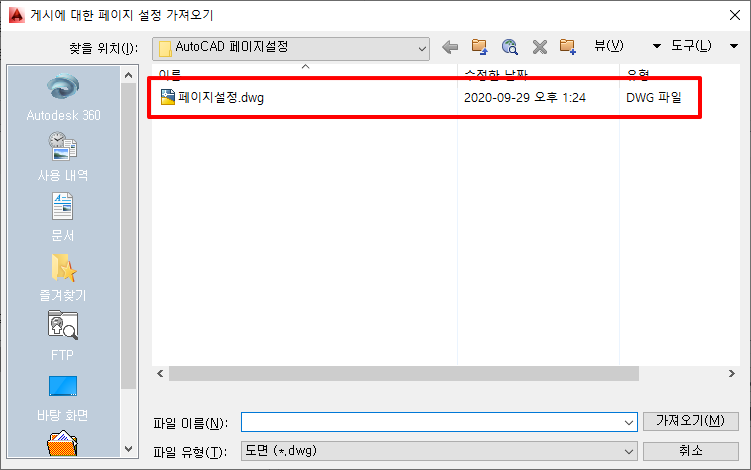

7. 가져오기 창이 뜨면 앞서 저장한 설정 파일을 가져온다.

8. 가져오기된 설정을 출력에 맞는 페이지 설정으로 로드한다. 이후 게시를 누르면 배경에서 출력을 진행할 것이다.



 설명을 해 놓으니 긴데 실상은 간단하다. 페이지 설정을 저장한 파일을 만들고 게시에서 그 설정을 저장한 파일을 가져오기해서 페이지 설정을 불러온다. 현재까지는 이 방법이 내가 한 방법 중 가장 간단한 방법이다. 물론 피카츄 같은 좋은 프로그램을 사용할 수 있으면 좋겠지만 기본 기능을 이용해서 활용하는게 좋을 것 같다.
