[솔루션] SHX 파일이 하나 이상 누락되었습니다.

 일단 AutoCAD의 공식 홈페이지에 가면 자료가 있긴 하다.

knowledge.autodesk.com/ko/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/KOR/AutoCAD-cannot-find-SHX-font.html

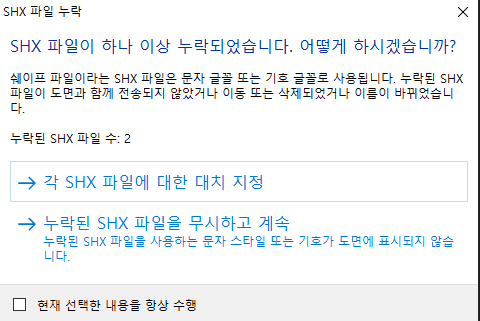

"SHX 파일이 하나 이상 누락되었습니다. 어떤 작업을 수행하시겠습니까?" "도면 파일을 복구해야

 내용을 보면 도면이 열리면 명령행에 하나 이상의 대체 글꼴이 표시됩니다(예: "[simplex.shx](으)로 [archquik.shx](을)를 대체합니다"). 또한, 문자 스타일 대화상자를 보면 글꼴(스타일에 사용된 경우)이 누락된 것으로 표시됩니다. 경우에 따라, 도면의 문자가 표시되지 않거나 잘못 표시될 수 있습니다.

원인:

• 글꼴 파일이 올바른 폴더 위치에 배치되어 있지 않습니다.
• 필요한 글꼴 파일이 누락되었습니다.
• SHX 글꼴 파일이 손상되었거나 AutoCAD에서 읽을 수 없는 상태입니다.
• SHX가 포함된 폴더가 삭제되었습니다.
• AutoCAD 프로파일이 손상되었습니다.
• 설치가 손상되었습니다.

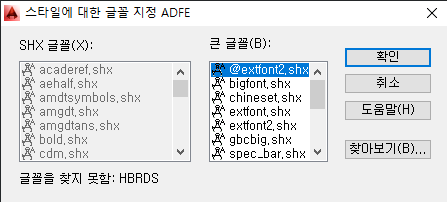

 결국 원인은 있어야할 SHX 파일이 없어서 생기는 메시지이다. 즉 열려는 파일의 문자 스타일에서 글꼴이 누락되어 생기는 현상이다. 대치한다고 누르거나 무시하는 경고창이 뜨는데 여기서 대치한다고 하면 어떤 글꼴이 누락되어 있는지 확인이 가능하다.

필요한 글꼴은 인터넷에서 받고...(고캐드 사이트에서 받을 수 있으니 참고 바람) 받은 글꼴을 해당 폴더에 넣어준다.

"C:\Program Files\Autodesk\AutoCAD LT 2014\Fonts"

내 경우는 LT 2014이다. 여튼 설치 폴더에 Fonts 폴더에 넣어주면 된다.

넣어주고 다시 실행하면 메시지가 뜨지 않는다.

추가...아래 글꼴 들은 압축파일을 올려둘테니 다운하시길....

캐드폰트.zip

7.43MB

2HS.SHX         A.SHX           AJEDO.SHX       ALPS.SHX        ARCH-SS.SHX ARCH-SST.SHX    ARCH.SHX        ARCH2.SHX       ARCH3.SHX       ARCHD.SHX       ARCHF.SHX       ARCHS.SHX ARCHT.SHX       ARCWY1GP.SHX    ARFOR.SHX       ARFORD.SHX      ARI.SHX         ASG.SHX         ASGHW.SHX ASGHW2.SHX      ASIA.SHX        ATLANTIS.SHX    AU1.SHX         AVANT.SHX       AWOLF.SHX       BC39.SHX BC39AN.SHX      BENFRANK.SHX    bigfont.shx     BIGFONT2.SHX    BIMINI.SHX      BLOCK.SHX       blockC.shx BLOCKOUT.SHX    blockV.shx      BOLD-1.SHX      BOLD-2.SHX      BOLD-3.SHX      BOLD.SHX        BOLDSHDW.SHX BROKEN.SHX      BULLETIN.SHX    CADA01.SHX      CADA02.SHX      CADA03.SHX      CADA04.SHX      CADA06.SHX CADA07.SHX      CADA08.SHX      CADA09.SHX      CADAJEDO.SHX    CADCOM.SHX      CADHD.SHX       CADHH.SHX CADHS.SHX       CADJEDO.SHX     CADNW-1.SHX     CADSA.SHX       CB-HD.SHX       CB-LD.SHX       CB.SHX CENT.SHX        CENTBH.SHX      CENTURY.SHX     CG.SHX          CGD.SHX         CGDE.SHX        CGDE2.SHX CGRDE.SHX       CGS.SHX         CGSE.SHX        CGUDE.SHX       CHAMS1.SHX      CHAN.SHX        CHG.SHX CHISEL.SHX      CHJ.SHX         CHNG.SHX        CHNM.SHX        CHP.SHX         CHSG.SHX        CHSM.SHX CIED.SHX        CIEM.SHX        CIES.SHX        CIHD.SHX        CIHS.SHX        CLOWN.SHX       CM.SHX CMDE.SHX        CMP.SHX         CNG.SHX         CNM.SHX         COCACOLA.SHX    complex.shx     COPLAND.SHX COSG.SHX        CSD.SHX         CSG.SHX         CSM.SHX         CTJ.SHX         CYRILLIC.SHX    CYRILTLC.SHX D-HS.SHX        DATA70.SHX      DHAN.SHX        DIM.SHX         DJH.SHX         DSH.SHX         EBE-HD.SHX EBE-LD.SHX      EBE.SHX         EBM.SHX         EDM.SHX         EELVED.SHX      EGM.SHX         EHM.SHX ENG.SHX         ENGD.SHX        ENGGP.SHX       ENGGT.SHX       ENGHEAD.SHX     ENGS.SHX        ENGSHM.SHX EQUAL.SHX       ES.SHX          EWM.SHX         FAST1A.SHX      FHG.SHX         FHM.SHX         FHSM.SHX FL121291.SHX    FL121902.SHX    FLA16901.SHX    FLA21191.SHX    FLB22191.SHX    FLB22291.SHX    FONT68.SHX FRACTION.SHX    FREEHAND.SHX    gbeitc.shx      gbenor.shx      GCHM.SHX        GEG1.SHX        GEG2.SHX GEM1.SHX        GEM2.SHX        GGDTXT.SHX      GGM.SHX         GHD.SHX         GHG1.SHX        GHG2.SHX GHJ.SHX         GHM1.SHX        GHNG.SHX        GHSG.SHX        GHSM.SHX        GL.SHX          gothice.shx GOTHICEN.SHX    gothicg.shx     gothici.shx     greekc.shx      greeks.shx      GREKCOMP.SHX    GS.SHX GSG.SHX         GSGUL.SHX       GSM.SHX         GSS.SHX         GSSB.SHX        G_GOTHIC.SHX    H1.SHX H2.SHX          HAC.SHX         HAN.SHX         HAN1.SHX        HAN2.SHX        HAN3.SHX        HAN4.SHX HANCOM.SHX      HAND.SHX        HAND1.SHX       HAND1H.SHX      HANDLET.SHX     HANDLTR.SHX     HANDTXT.SHX HANGEUL.SHX     HANGUL.SHX      HANGUL1.SHX     HANS.SHX        HANYANG.SHX     HARDSTEN.SHX    HBB1.SHX HBB7.SHX        HBG.SHX         HBL1.SHX        HBL7.SHX        HBM.SHX         HBM1.SHX        HBM7.SHX Hbrds.shx       HBRGD.SHX       HCG.SHX         HCM.SHX         HD-3.SHX        HD.SHX          HD1.SHX HD2.SHX         HD3.SHX         HDA.SHX         Hdd.shx         HDG.SHX         HDH.SHX         HDM.SHX HDS.SHX         HDW.SHX         HEAD.SHX        HEAVY.SHX       HEB.SHX         HEBREW.SHX      HEBTXT.SHX HEBTXTN.SHX     HELV.SHX        HELVBLD.SHX     HELVBOLD.SHX    HELVD.SHX       HELVED.SHX      HELVED12.SHX HELVED13.SHX    HELVED2.SHX     HELVETIC.SHX    HELVL.SHX       HELVL1.SHX      HELVL2.SHX      HELVM1.SHX HELVM2.SHX      HELVOUT.SHX     HG-1.SHX        HG.SHX          HGDTXT.SHX      HGG.SHX         HGGP.SHX HGGR.SHX        HGGT.SHX        HGKG.SHX        HGM.SHX         HGS.SHX         HGSG.SHX        HGSGR.SHX HGSHM.SHX       HGSM.SHX        HGSNM.SHX       HGTG.SHX        HGTM.SHX        HGTXT.SHX       HGW.SHX HHHH.SHX        HHNM.SHX        HJ.SHX          HL-LD.SHX       HL.SHX          HLTLF.SHX       HM-LD.SHX HNG.SHX         HNM.SHX         HOG.SHX         HRB1.SHX        HRB1W.SHX       HRB7.SHX        HREGLF.SHX HRL1.SHX        HRL1W.SHX       HRL7.SHX        HRM1.SHX        HRM1W.SHX       HRM7.SHX        HS-3.SHX HS.SHX          HS1.SHX         Hs1_1.shx       HS2.SHX         HS3.SHX         HSA.SHX         HSC.SHX HSG.SHX         HSG.SHX_3.shx   HSG2.SHX        HSM.SHX         HSS.SHX         HSW.SHX         HTXT.SHX HTXTW.SHX       HVBO.SHX        HVBS.SHX        HVLO.SHX        HVLS.SHX        HVMO.SHX        HVMS.SHX HVSOLID.SHX     HWG.SHX         HWM.SHX         HWP.SHX         IC-Romans.shx   IGES0.SHX       IGES1001.SHX IGES1002.SHX    IGES1003.SHX    isocp.shx       isocp2.shx      isocp3.shx      ISOCPK.SHX      isoct.shx isoct2.shx      isoct3.shx      ITALCOMP.SHX    ITALIAN.SHX     italic.shx      italicc.shx     italict.shx ITALIC_T.SHX    ITALTRPX.SHX    ITCNEW.SHX      IVY.SHX         I_GOTHIC.SHX    JEIL.SHX        JPG.SHX JPH.SHX         KACE.SHX        KBJ0.SHX        KBJ1.SHX        KFNT.SHX        KHANGUL.SHX     KOREAN.SHX KORS.SHX        KSHP_3.shx      K_GEN.SHX       LEC.SHX         LEE1.SHX        LEE2.SHX        LEE3.SHX LEE4.SHX        LEROY.SHX       LHANGL.SHX      LSIMPLX.SHX     MATH.SHX        MEHANTXT.SHX    MESG.SHX MEXICO.SHX      MF04.SHX        MF05.SHX        MGHAN1.SHX      MGHAN2.SHX      MICHAL.SHX      MICHAL_M.SHX MIRY.SHX        MIRYL.SHX       MIRYM.SHX       MLEROY.SHX      MONOSIMP.SHX    monotxt.shx     MROMANS.SHX MSIMPLEX.SHX    NAMES.SHX       NOTING.SHX      NOUTLINE.SHX    OCR11901.SHX    OCR21191.SHX    OGG11901.SHX OGG21191.SHX    OGM.SHX         OL111203.SHX    OL111901.SHX    OL116901.SHX    OL121191.SHX    OL121291.SHX OL121902.SHX    OL122191.SHX    OL122291.SHX    OL211203.SHX    OL211901.SHX    OL216901.SHX    OL221191.SHX OL221291.SHX    OL221902.SHX    OL222191.SHX    OL222291.SHX    OLA11203.SHX    OLA11901.SHX    OLA16901.SHX OLA21191.SHX    OLA21291.SHX    OLA21902.SHX    OLA22191.SHX    OLA22291.SHX    OLA32191.SHX    OLA32991.SHX OLB11203.SHX    OLB11901.SHX    OLB16901.SHX    OLB21191.SHX    OLB21291.SHX    OLB21902.SHX    OLB22191.SHX OLB22291.SHX    OLB32191.SHX    OLB32991.SHX    OOM00000.SHX    OOP11901.SHX    OPTM1O.SHX      OPTM1S.SHX OSG.SHX         OSM.SHX         OUT.SHX         OUTLINE.SHX     PAINT.SHX       PC.SHX          PDMSGT.SHX PHANTOM.SHX     PIAD.SHX        PIAS.SHX        PNOM1O.SHX      PNOM1S.SHX      POSTER.SHX      RCRIPTS.SHX REVERSE.SHX     romanc.shx      romand.shx      ROMANP.SHX      romans.shx      ROMANS1.SHX     romans_2.shx romant.shx      ROREAN.SHX      ROTHICE.SHX     RUSSELL.SHX     S.SHX           S0.SHX          S1.SHX SAC.SHX         SBM.SHX         SCM.SHX         SCREEN.SHX      SCRIPT.SHX      scriptc.shx     scripts.shx SCRPCOMP.SHX    SCRPSIMP.SHX    SE1.SHX         SE10.SHX        SE2.SHX         SE3.SHX         SE4.SHX SE5.SHX         SE6.SHX         SE7.SHX         SE8.SHX         SE9.SHX         SED.SHX         SEM.SHX SEO.SHX         SER.SHX         SERO.SHX        SES.SHX         SETUP.SHX       SF02.SHX        SF07.SHX SG.SHX          SGD.SHX         SHADOW.SHX      SHAN.SHX        SHB.SHX         SHC.SHX         SHD.SHX SHG.SHX         SHG1.SHX        SHH.SHX         SHM.SHX         SHM1.SHX        SHMO.SHX        SHO.SHX SHO1.SHX        SHOO.SHX        SHRO.SHX        SHS.SHX         SHSW.shx        SHT.SHX         SIM.SHX SIMPLE1.SHX     SIMPLEX.SHX     SIMPLEX1.SHX    SIMPLEXS.SHX    SINGL.SHX       SIRLIN.SHX      SIVAN.SHX SIVAN_M.SHX     SJS.SHX         SKOR.SHX        SOLID.SHX       SPECIAL.SHX     SPEC_BAR.SHX    SPEC_SL.SHX SREEKC.SHX      SREEKS.SHX      ST.SHX          STALIC.SHX      STANDARD.SHX    STARS.SHX       STENCIL.SHX SUN.SHX         syastro.shx     symap.shx       symath.shx      SYMBOL.SHX      symeteo.shx     symusic.shx T0.SHX          T1.SHX          TAIWAN.SHX      TB-HD.SHX       TB-LD.SHX       TB.SHX          TBHAN.SHX TC.SHX          TDBHAN.SHX      TDHAN.SHX       THAN.SHX        TIMES.SHX       TIMESOUT.SHX    TITLEO.SHX TJHAN.SHX       Tjhan_1.shx     TRIPLEX.SHX     TROMANS.SHX     TTXT.SHX        txt.shx         txt_2.shx TYCOON.SHX      UCD.SHX         VERTICAL.SHX    W.SHX           WES.SHX         WGS.SHX         whgdtxt.shx whgtxt.shx      whs.shx         WHS.SHX_1.shx   X-HLVM1O.SHX    X-HLVM1S.SHX    ZM_HS.SHX       ZM_RMS.SHX
