AutoCAD Boundary 명령

 유튜브를 보다가 우연히 AutoCAD 명령 꿀팁을 발견하게 되었다. 그것은 Boundary 명령.

 Boundary : 닫힌 영역으로부터 폴리선이나 영역을 작성한다. 명령 프롬프트에서 - boundary를 입력

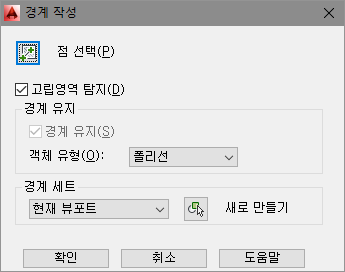

 저기서 점 선택 버튼을 누르고 해치 선택과 같은 방법으로 내부 점을 선택하면 닫힌 도형들의 외곽을 폴리선으로 따주는 역할을 한다.

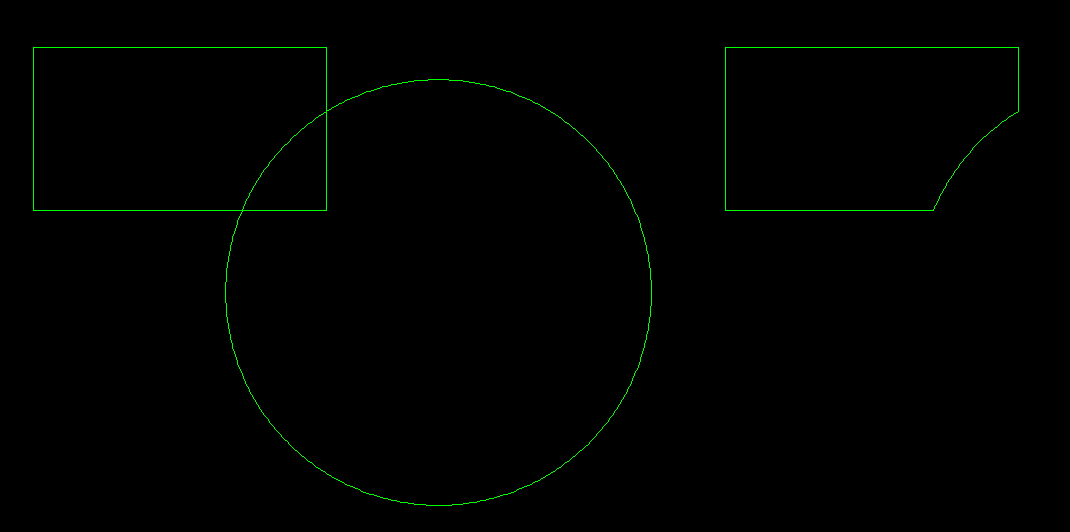

 위 그림과 같이 저런식으로 경계를 추출 할 수 있다. 내가 사용할 때는

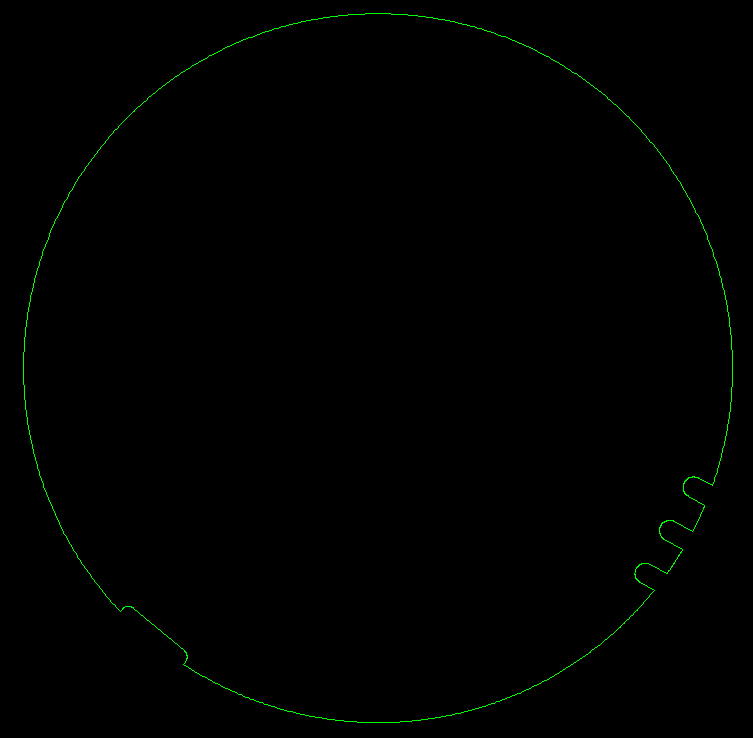

 이런 형태에 외곽선을 받아서 PCB를 그리거나 하는 경우가 있는데 이게 어떻게 전환이 된 건지 모르겠는데 각 개체가 떨어져서 작성되어 있는 경우가 있다. 이럴 경우 전환시 객체가 다 떨어져서 전환되어 PCB에서 닫힌 도형이 아니라서 처리하기 힘들게 된다. 이럴 때 PEDIT-J (Join) 명령으로 각각의 객체를 하나의 폴리로 붙였는데 이 명령어 한방으로 다 붙게 된다. 물론 PEDIT-J 명령으로도  다 붙긴 하는데 차이가 있다. PEDIT는 정확히 닫힌 영역이여야 명령이 적용이 되는데 Boundary는 닫히기만 해도 추출이 가능하다. 설명이 좀 어려운데 아래 그림을 보면 이해가 될 것이다.

 PEDIT의 경우 왼쪽 도형은 서로 폴리로 붙일 수 없다. (당연하겠지...^^) 하지만 Boundary는 경계선을 추출하게 되므로 오른쪽 그림과 같이 추출 가능하다. 내가 PCB 외곽을 받는 경우 겹치긴 하는데 두 객체가 살짝 어긋나 있거나 한 경우가 있는데 그럴 경우 PEDIT로 폴리 추출을 하면 일일이 확인하며 붙여줘야 하지만 Boundary는 겹치거나 어긋나더라도 경계선을 추출해 준다.

 이로서 다음에는 좀 더 편하게 작업할 수 있을 것 같다..
