[전자] 전압 분배

[출처] https://www.digikey.kr/ko/resources/conversion-calculators/conversion-calculator-voltage-divider

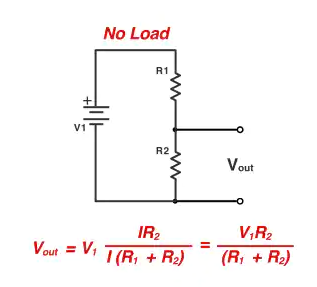

 전압분배는 입력 전압에 비례하는 전압을 만들기 위해 사용한다. 폐회로에서 저항의 직렬 연결에 따른 전압 강하를 이용하여 원하는 전압을 만드는 방법이다.

 대부분 적은 전류가 흐르는 곳에 원하는 전압을 공급하기 위해 사용한다. Vout 에 높은 전류를 흐르게 하려면 각 저항에 걸리는 전류 또한 증가하게 되고 그로인해 저항의 전력 용량이 큰 것으로 사용해야 하고 이로 인한 열도 발생하게 되므로 높은 임피던스를 가지는 곳에 적은 전류의 전압을 공급할 때 사용한다.

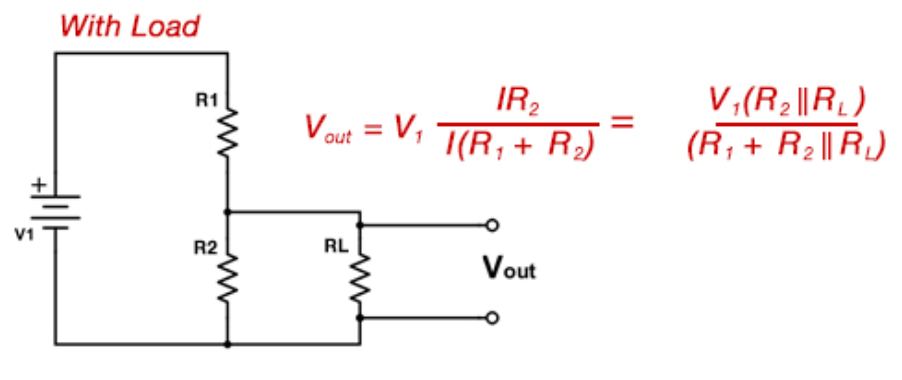

 위의 경우는 부하의 임피던스가 R2에 비해 매우 높을 때  적용되는 것으로 만약 Vout에 부하가 R2에 비해 매우 크지 않다면 이 부하로 인해 전압분배의 영향을 받게 된다.

[출처] https://zalophusdokdo.github.io/ConversionCalculators/ko/conversion-calculator-voltage-divider.html

 당연한 이야기로 R2와 RL이 병렬 연결이 되므로 RL로 인해 전압 분배가 더 크게 일어나 RL에 전압이 작게 걸리게 된다.

 결국 대부분 RL의 영향을 받으면 전압을 계산하기가 까다로워지기 때문에 RL의 영향을 받지 않게 R1과 R2를 적용하여 사용하는게 회로 설계에 유리하다. 이런 이유로 대부분 RL이 매우 큰 경우에만 이런 저항으로의 전압 분배로 전압을 조정하게 된다.
