LM26480을 이용한 전원 회로이다. IC의 특징은 FPGA나 DSP에 사용할 전원이 이 IC 하나로 해결이 가능하다는 것이다. 회로가 간단하고 사이즈도 작아 사용하기 좋은 IC이며 각각의 전원이 분리되어 제어가 되기 때문에 사용하기 좋다. 제시된 회로는 상시 ON으로 구성되어 있고 각 전원의 피드백 저항을 계산하여 필요한 전원을 만들어 냈다.

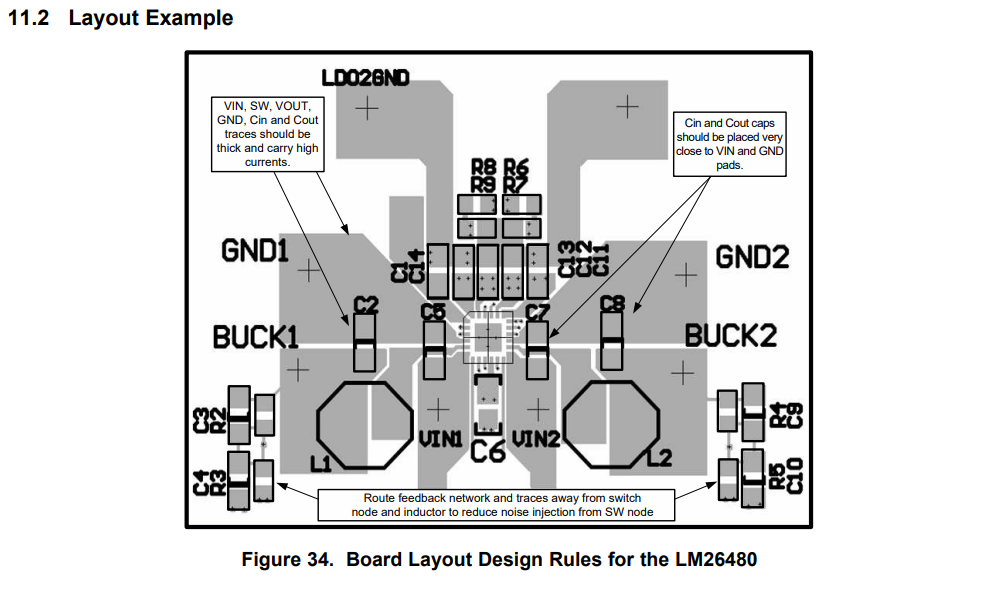

레이아웃은 위와 같이 하라고 되어 있으나 경험상 적당히 개념만 지켜서 하면 전원은 잘 나온다. 물론 노이즈에 관련된 개념적 설계를 언급하는 것이다. 아래는 데이터 시트를 첨부하였으니 참고하기 바란다.
