정밀 측정의 기초, 캘리퍼스와 게이지 블록 완벽 정복

정밀 부품 가공이나 품질 관리에서 가장 기본이 되는 도구들이 있다. 바로 캘리퍼스와 게이지 블록이다. 이 글에서는 각 도구의 올바른 사용법과 관리법을 핵심만 정리했다.

1. 버니어 캘리퍼스: 가장 범용적인 정밀 측정 도구

버니어 캘리퍼스는 어미자(본척)와 아들자(부척)를 이용해 내측, 외측, 단차, 깊이 등 다양한 치수를 정밀하게 측정한다. 가장 기본이 되지만 눈금을 정확히 읽는 습관이 중요하다.

• 구조: 미끄러지는 아들자가 어미자의 눈금을 촘촘하게 나누어 읽게 해준다.
• 눈금 읽는 법: 아들자의 0 눈금이 가리키는 어미자의 mm 값을 먼저 읽고, 어미자와 아들자의 눈금이 일직선으로 딱 맞는 지점의 아들자 값을 찾아 소수점으로 더한다.
• 사용 주의사항: 측정 대상물은 가능한 한 본척(안쪽)에 가깝게 물려야 측정 오차를 줄일 수 있다. 거칠게 다루거나 다른 용도로 사용해서는 안 된다.

실제 버니어 캘리 퍼스로 금속 부품의 외경을 측정하는 장면 (24.75mm 측정 예시)

2. 다이얼 및 디지털 캘리퍼스: 더 빠르고 쉬운 치수 확인

눈금을 읽는 수고를 덜어주고 측정 속도를 높여주는 도구들이다. 특히 디지털 캘리퍼스는 수치가 숫자로 바로 표시되어 오차가 적고 사용이 간편하다.

• 다이얼 캘리퍼스: 랙과 피니언 기어를 사용해 측정값을 다이얼 지침으로 쉽게 읽을 수 있다. 기어에 이물질이 들어가지 않도록 주의하고, 영점 조정을 생활화해야 한다.
• 디지털 캘리퍼스: 측정값이 LCD 화면에 숫자로 표시되어 가장 빠르고 정확하다. 사용 전 외측 측정면을 닫고 ORIGIN 스위치를 길게 눌러 영점을 설정하는 것이 중요하다.

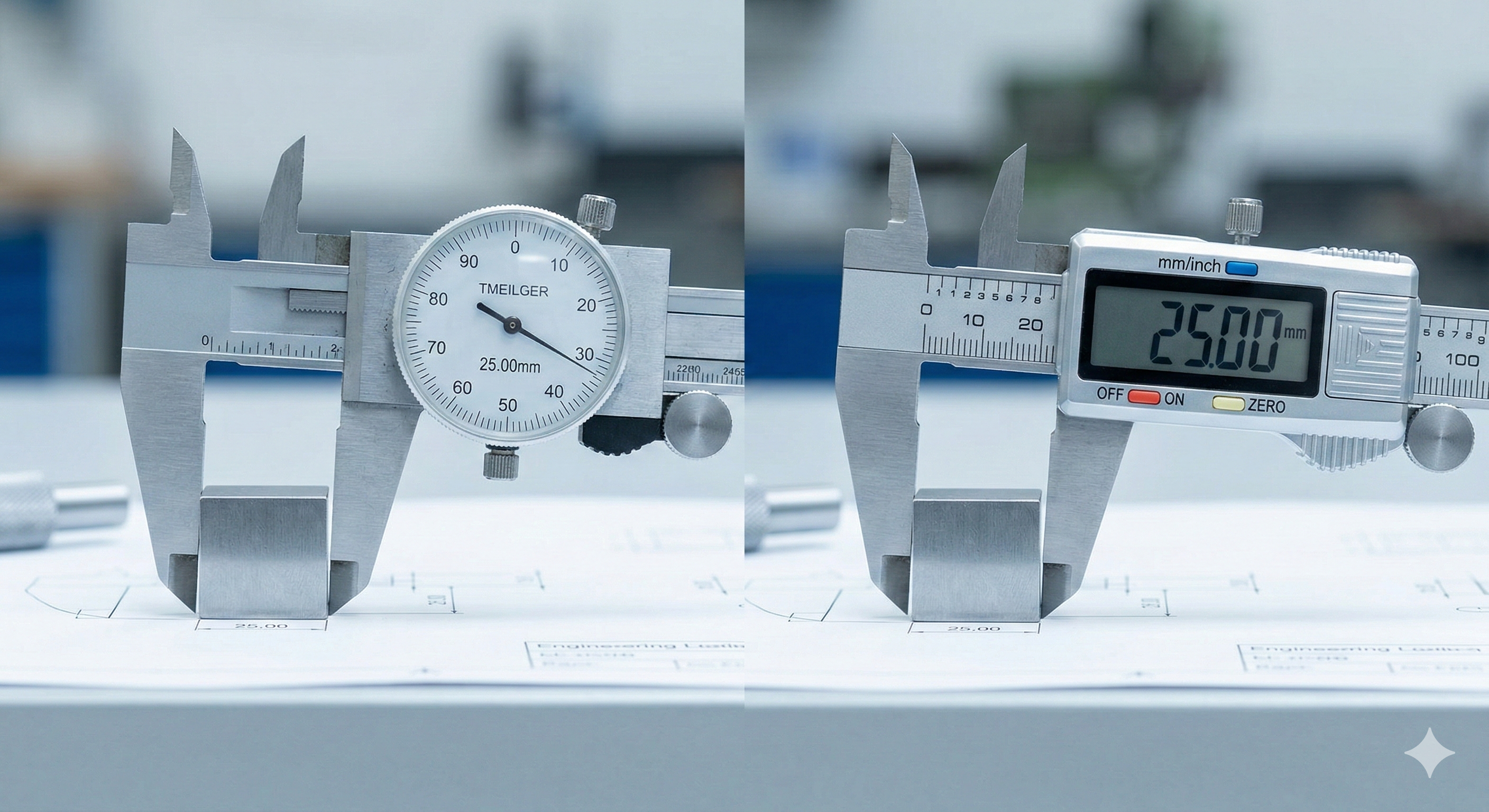

다이얼 캘리퍼스와 디지털 캘리퍼스를 나란히 비교한 장면. 하나의 물건(금속 블록)을 동시에 측정하며, 다이얼의 지침과 디지털 화면의 숫자 표시 차이를 한눈에 보여준다.

3. 게이지 블록: 정밀 표준, 조합과 밀착의 기술

게이지 블록은 길이를 공업적으로 실용화한 가장 정밀한 표준 측정 도구다. 높은 정확도를 위해 조합과 밀착 과정을 철저히 준수해야 한다.

• 조합: 원하는 길이를 맞출 때는 가능한 한 블록 개수를 적게 사용하고, 두꺼운 블록부터 조합한다.
• 밀착: 두 블록의 표면을 깨끗이 닦고 손기름을 약간 바른 뒤, 십자 방향 등으로 비비듯 밀어 넣어 공기를 빼며 단단하게 붙인다.
• 점검 및 관리: 광선정반(Optical Flat)을 사용해 평면도를 점검하고, 표면에 돌기가 있다면 알칸사스 숫돌(세라스톤)로 조심스럽게 제거한다. 맨손보다는 장갑을 끼고 취급하는 것이 좋다.

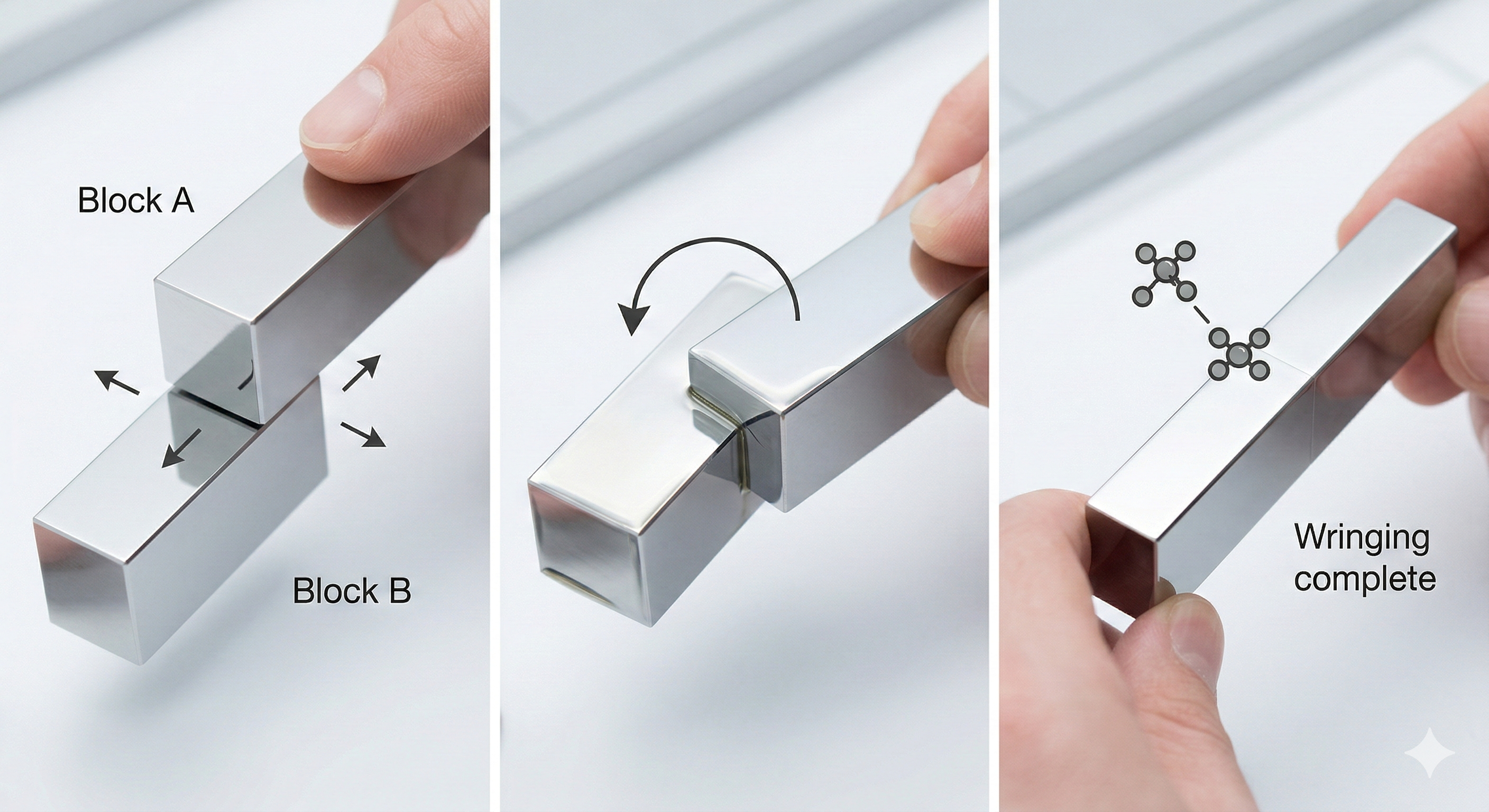

게이지 블록의 밀착(Wringing) 과정을 보여주는 3단계 연속 동작
