[측정 기초] 정밀 측정기기의 종류와 사용법 요약

1. 측정의 정의와 단위

• 제조 공정에서 제품이 설계 사양에 맞는지 수치로 확인하는 과정을 측정이라 한다.
• 길이 측정의 기본 단위는 미터(m)이며, 산업 현장에서는 주로 밀리미터(mm)를 사용한다.
• 측정의 정밀도를 유지하기 위해 국가 측정 표준과 일치시키는 소급성 유지가 필수적이다.

2. 대표적인 정밀 측정기기

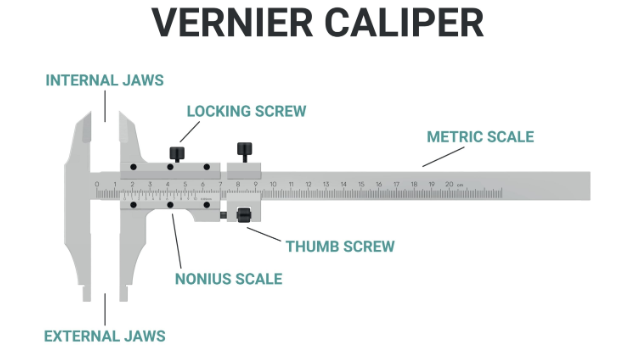

• 버니어 캘리퍼스: 어미자와 아들자의 눈금을 이용하여 외경, 내경, 깊이, 단차를 측정한다. 보통 0.05mm나 0.02mm까지 읽을 수 있다.

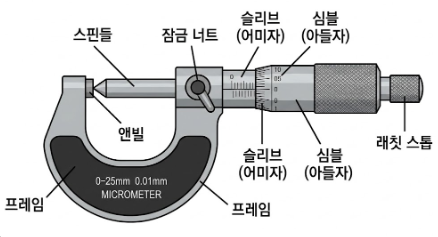

• 마이크로미터: 나사의 원리를 이용하며 버니어 캘리퍼스보다 정밀도가 높다. 0.01mm에서 0.001mm 단위까지 정밀 측정이 가능하다.

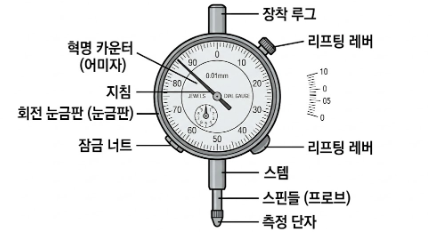

• 다이얼 게이지: 기어 기구를 통해 측정량의 변화를 지침의 회전량으로 변환하여 보여준다. 평면도나 흔들림 측정에 주로 쓰인다.



3. 측정 오차의 원인과 대책

• 환경 요인: 온도 변화에 따른 피측정물의 열팽창이 가장 큰 원인이다. 표준 온도인 20°C를 유지하는 것이 원칙이다.
• 사용자 요인: 측정기를 누르는 힘(측정압)의 불균형이나 눈금을 읽는 각도에 따른 시차 오차가 발생할 수 있다.
• 기기 요인: 사용 전 반드시 0점 조정을 실시하여 기기 자체의 오차를 최소화해야 한다.

4. 결론 정밀 측정은 단순히 수치를 재는 것이 아니라 제품의 품질을 결정짓는 핵심 공정이다. 기기별 올바른 사용법을 숙지하고 관리 기준을 준수하는 것이 중요하다.
