[OrCAD] 부품참조번호 자동부여 - Annotate

 회로도를 그리고 난 후 Part Reference(부품 참조 번호)를 정리를 해야 한다. 뭐 안해도 상관 없을 수 있긴 하지만 미관상 번호가 정렬이 되는게 좋고 보는 것 또한 편하다. 뭐 사실 레퍼런스는 연속되지 않아도 크게 문제가 되지 않지만 연번으로 되어 있을 경우 중간에 빠진 부분을 확인할 수 있다든지의 장점이 있기 때문에 정리를 해 줘야 한다.

 회로를 그리다 보면 부품을 그렸다가 삭제한다거나 혹은 파트를 복사한다거나 하는데 삭제할 경우는 중간에 삭제된 번호가 누락될 수 있고 복사를 할 경우는 구버전의 경우는 같은 번호로 복사가 되는 경우도 있기 때문에 정리가 필요하다. 요즘 버전은 복사하면 자동으로 부품번호가 증분되니 일부러 번호를 수정하지 않는 한은 겹치지 않는다.

 사실 회로도를 작성할 때 앞쪽의 R, C처럼 Prefix만 신경쓰지 뒤에 증분은 신경쓰지 않고 작성한다. 어차피 마지막에 정리할 것이므로.....여튼 작성이 된 번호를 정렬하는 방법을 알아보겠다.

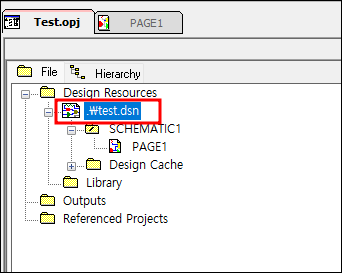

1. 프로젝트 뷰에서 정렬할 도면을 선택한다. 한개의 디자인 파일을 수정할 것인지 아니면 한장의 페이지만 정리할 것인지에 따라 선택을 달리해야 한다. 대부분은 하나의 프로젝트에 한개의 PCB를 제작하는 경우가 많기 때문에 dsn 파일을 선택하는 것이 일반적이다. 물론 이 dsn 파일을 전체로 할 것이라면 dsn 파일의 구성 어느 곳에 선택해도 된다.

2. 선택 후 도구모음 바에서 U? 아이콘을 선택한다.

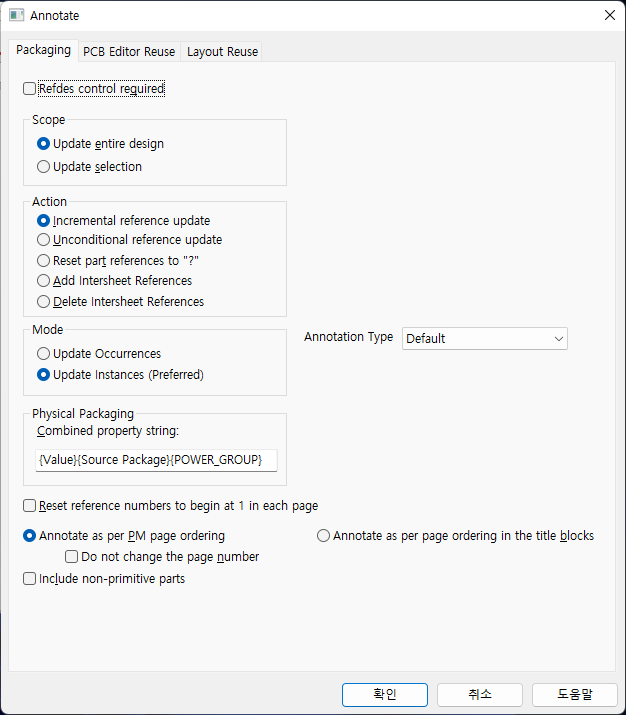

3.  선택 후 나온 창은 다음과 같다. 아는대로만 각각 설명을 해 보겠다.

4. Socpe를 정한다. 스코프는 1번에서 정한 트리뷰에서 선택 영역만 할 것인지 전체를 할 것인지를 결정하는 것이다. 대부분 Update entire design으로 디자인 전체를 다 포함한다. 경우에 따라서는 선택한 하나만 하는 경우도 있다.

5. Action은 레퍼런스의 Prefix 뒤의 Number를 어떻게 할 것인지를 정의하는 부분이다.

 a. Incremental reference update : 레퍼런스를 증가시키되 ?로 표기되어 있는 부분만 Update 한다.

 b. Unconditional reference update : 무조건 적으로 레퍼런스를 다시 지정한다.

 c. Reset part references to "?" : 모든 레퍼런스의 번호를 ?로 만든다. ex) R1->R?

 d. Add Intersheet reference : Port로 연결되는 페이지 연결 정보를 Port 객체에 배치

 e. Remove Intersheet Reference : Port에 배치된 페이지 연결 정보 삭제

 대부분의 경우 b를 선택해서 다시 정의하고 경우에 따라서 a를 하기도 한다. a를 사용할 경우는 기존에 PCB가 그려졌다거나 혹은 번호를 바꿀 수 없는 부품이 있는 경우 바꿀 것을 ?로 표기 후 a를 하면 기존에 것을 유지하고 ?만 레퍼런스를 다시 지정하게 된다. 고로, 처음 회로를 그리고 나서 정리할 경우는 b를 사용하고 수정할 경우는 a와 c를 적절히 사용한다. d와 e는 포트 또는 off page를 순차적으로 사용하는 경우라 잘 사용하지 않는데 뭐 디지털을 빡세게 하는 경우 사용할 거 같긴한데 안써서 잘 모르겠다. Port나 Off page는 1:1이 정확히 맞아야 하기 때문에 사용 안 하는게 아니라 못하는 거 아닌가 싶긴한데....잘 모르겠다.

6. Mode를 정의한다. 대부분 Update Occurrences를 선택한다.

 a. Update Occurrences : 계층 구조 내부까지 모두 적용

 b. Update Instances (Preferred) : 최상위 부품 즉, 하위 계층은 제외

7. Annotation Type : 번호를 지정할 경우 우선 순위를 정한다. 번호는 좌에서 우로 위에서 아래로 순서로 정해지고 이 둘간의 우선순위를 정한다.

8. Annotate as per PM page ordering : 프로젝트 관리자에 보이는 순서대로 순번 지정

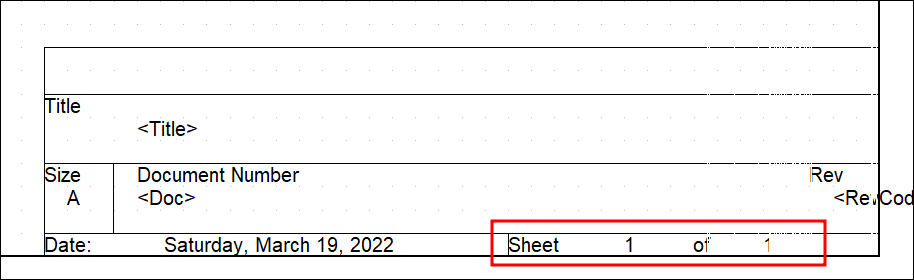

9. Annotate as per page ordering in the title blocks : 회로도면의 타이틀 블록에서 사용자가 입력한 순서로 지정
