[OrCAD] Capture 제공 라이브러리 추가/제거

 OrCAD가 처음 유명했던 이유는 바로 풍부한 라이브러리 때문이었다. 그러나 사실 사용하다보면 라이브러리는 자신들이 사용하는 것만 사용하고 특히 회로도의 경우는 생각보다 사용하는 부품의 수는 적다. 물론 Spice를 이용할 때는 당연히 이 라이브러리가 풍부해야하지만 오로지 회로도만 사용할 경우이다.

 여튼 기본 라이브러리를 추가하거나 제거하는 방법을 알아본다.

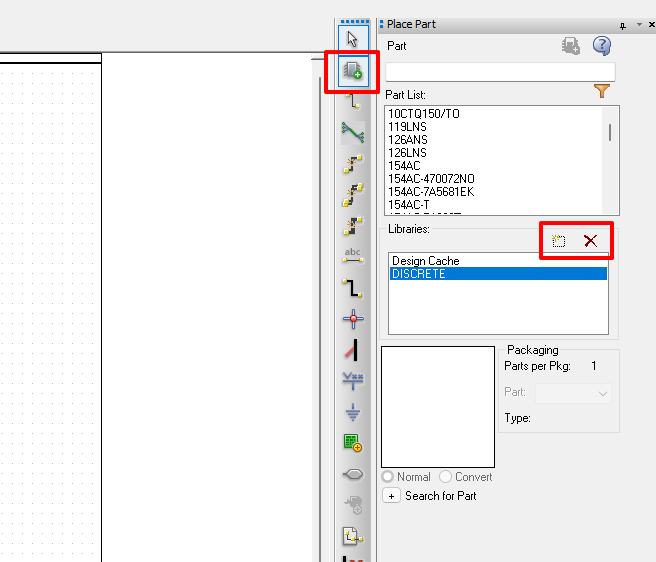

 도구모음에 Place Part 를 누르던지 아니면 단축키 'p'를 누른다. 물론 메뉴에 Place->Part를 눌러도 된다.

 나온 Place Part 창(?)에서 Libraries에 표시를 누르면 추가 또는 삭제가 가능하다. 왼쪽에 점선 네모가 추가고 오른쪽에 X가 삭제이다.

 누르면 Browse File 창이 뜨면서 library를 찾을 수 있다. 기본 라이브러리들은 Windows->Cadence->SPB_16.5->tools->capture->library 경로에 있다.
