[전자] 다이오드 리미터 (Diode Limiter)

* 출처 : 한국기술교육대학교 온라인평생교육원 전자회로 I

 전자회로에서 전원이나 신호의 인가시 특정 전압보다 높거나 또는 낮으면 안되는 경우가 있는데 이럴 때 사용하는 회로가 리미터(Limiter)이다. 리미터는 여러 회로가 있겠지만 간단하게 다이오드만으로도 리미터를 구현할 수 있다.

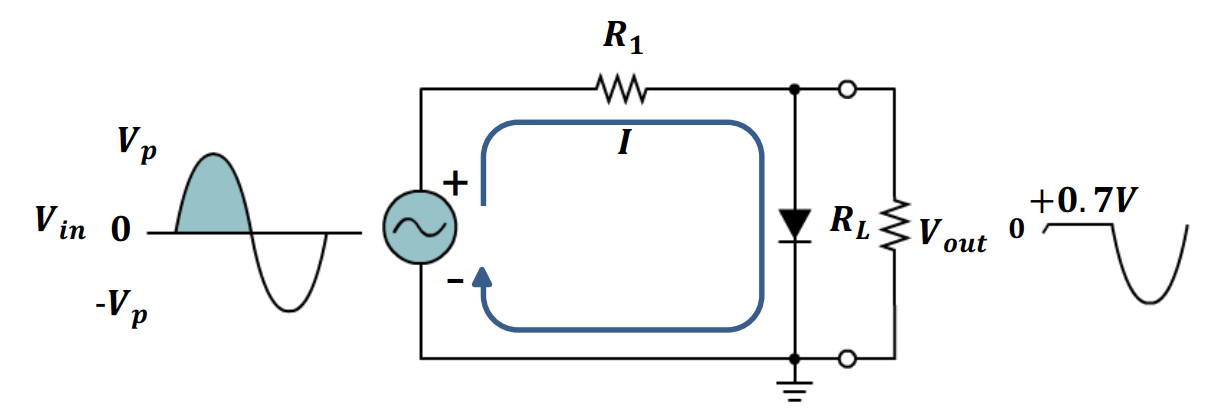

 위의 회로처럼 다이오드를 출력 쪽에 순방향으로 연결하면 순방향 전압 이하는 RL에 가해지고 이상의 전압은 다이오드를 통해 전류가 흐르게 되므로 RL에 전류가 흐르지 않게 된다. 이렇게 다이오드가 연결되면 이로 인해 다이오드의 순방향 전압만큼의 Offset을 가지게 되면서 리미팅 된다.

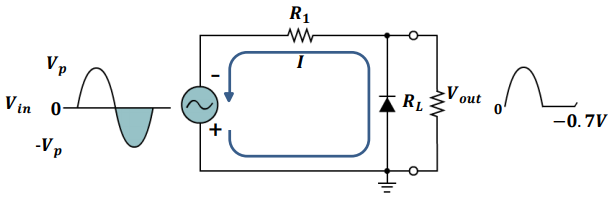

 음의 리미터 경우 위와 같이 연결하면 음 전압일 경우 리미팅 된다.

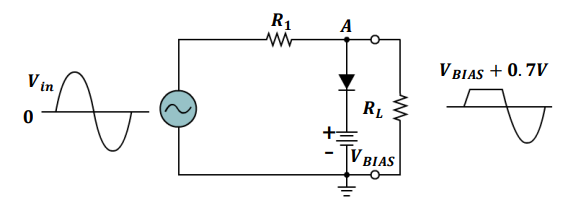

 이 리미팅 전압을 조절하기 위해서는 위와 같이 바이어스를 걸어서 조절할 수 있다.
