[부품] 버랙터 다이오드(Varactor diode)

[출처] https://www.theengineeringknowledge.com/introduction-to-varactor-diode/

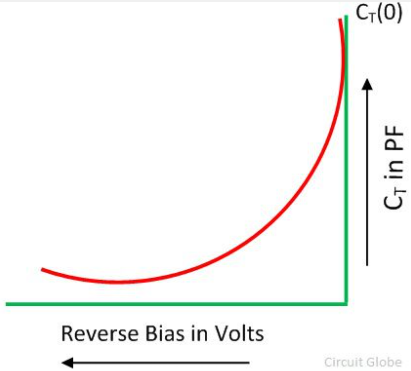

 버랙터 다이오드는 역방향 바이어스의 전압 크기에 따라 접합 커패시턴스 용량이 변화하는 다이오드로 가변 커패시터 다이오드라고 할 수 있다.

  버랙터는 기본적으로 공핍층 때문에 발생된 커패시턴스를 이용하는 역방향 바이어스된 PN 접합 다이오드이다. 역방향 바이어스에 의해 생성된 공핍층은 절연 특성 때문에 커패시터의 유전체와 같은 역할을 한다. 오른쪽 구조와 같이 PN접합에 중앙에 유전체를 껴 넣어 만들어 캐패시터와 같은 구조를 가지게 만들었다. PN 반도체는 각각 도체 평행판과 같은 역할을 하면서 역방향 바이어스 값이 커지면 공핍층이 넓어져 유전체의 두께가 증가하는 효과를 가지게 되며 이는 커패시턴스가 증가하는 것과 같다.

[출처] https://illustrationprize.com/ko/348-varactor-diode.html

   버랙터 다이오드는 가변 커패시터이므로 통신장비에서 주로 동조회로에 사용된다. 쉽게 말해 주파수를 가변하는데 사용하는 것이다. 대부분의 동조회로는 LC로 이루어져 주파수를 조절하기 위해서는 L이나 C 값을 바꾸어야 하는데 물리적인 변화는 고정형 가변 C나 L을 사용하지만 전자적인 변화를 위해서는 L을 조절하기는 힘들기 때문에 버랙터를 사용하여 주파수를 조절한다.
