[부품] FND (Flexible Numeric Display)

https://korean.alibaba.com/product-detail/0-25-inch-white-small-7-segment-fnd-2-digit-3-digit-4-digit-led-display-60357125440.html

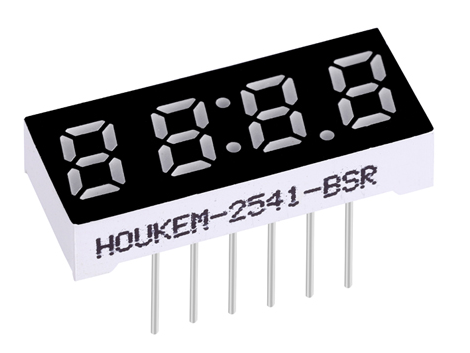

 우리 주변에서 흔하게 보이는 표시기인 FND이다. 일명 7세그먼트(세븐세그먼트)라고도 불린다.

 그림에서 보듯이 숫자를 표시하는 장치이며 LED가 7개가 숫자 모양으로 달려있어서 이 LED의 ON/OFF에 따라 숫자 또는 문자를 표시할 수 있는 표시기이다.

 간단하게 표기해서 위의 두가지 타입이 있고 왼쪽의 경우 공통의 선을 GND로 연결하고 표시해야하는 부분의 신호선에 +전압을 가하는 구조이고 오른쪽은 그 반대로 공통라인에 +전압을 가하고 선택해야하는 신호선에 GND를 연결하는 구조이다.

 동작 구조가 간단하고 제어가 편리하여 간단한 표시에 많이 사용된다. 주변에서 흔하게 많이 보이는데 디지털 시계를 비롯하여 우리가 매일 보면서 타는 엘리베이터의 층 표시에 많이 사용된다.
