[다이오드] 리미터

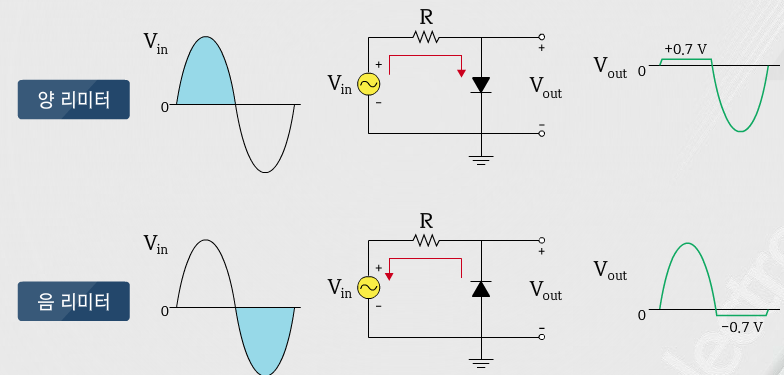

 리미터는 신호의 진폭을 미리 정한 레벨로 제한하기 위해 사용하는 회로이다. 다이오드를 이용하여 간단하게 만들 수 있으며 다이오드만을 이용하면 그림과 같이 양의 방향 또는 음의 방향으로 다이오드의 순방향 전압 만큼 리미트를 걸 수 있다. 원리는 다이오드가 순방향일 경우 다이오드의 순방향 전압 까지는 전류가 흐르지 않아 전압 만큼 출력에 나타나고 순방향 턴온이 되는 순간 전류가 흐르게 되어 전압이 턴온 전압만큼 유지되게 된다.

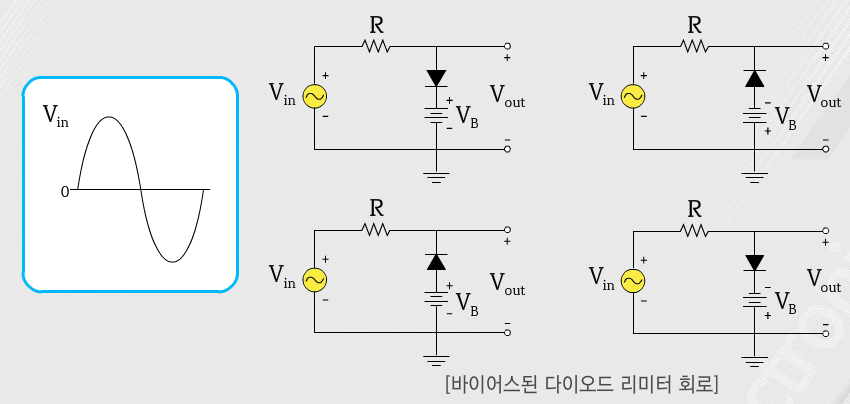

 다이오드와 바이어스를 이용하면 원하는 양만큼의 전압을 리미트 할 수 있다.

 또한 위 그림과 같이 양쪽 전압에 대해서 두개의 리미터 회로로 양과 음의 전압을 둘 다 리미트 시킬 수 있다.



 * 출처 : 한국기술교육대학교 온라인평생교육원 재미있게 배우는 기초전자회로
