전파 정류기 회로

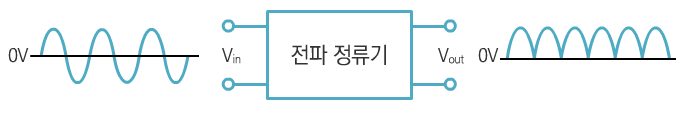

[그림1] 전파 정류기 개념

 직류 전원으로는 대부분 전파 정류기가 사용된다. 전파 정류기는 입력의 전 주기인 360도 동안 부하의 한 방향으로 전류가 흐르게 함으로서 반주기 동안만 전류를 흐르게 하는 반파 정류기에 비해 2배가 된다.

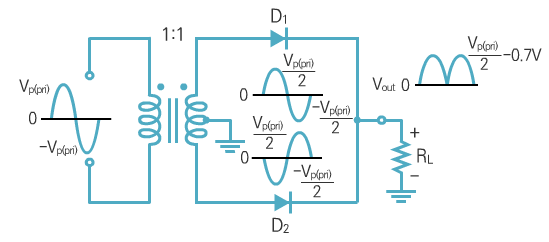

[그림2] 중간탭 전파 정류기

그림 2는 중간탭 전파 정류기로 입력 신호의 위상은 분할이 되며 크기는 각각 반으로 줄어든다. 중간탭 전파 정류기는 양의 반주기 동안에는 다이오드 D1은 순방향으로 바이어스가 되어 도통상태가 되고 D2는 역방향 바이어스로 차단 상택 되어 D1을 통해 부하에 전류가 흐르게 된다. 음의 반주기 동안에는 양의 반주기 때와 반대로 D1은 차단되고 D2를 통해 부하에 전류가 흐르게 된다. 중간탭 전파 정류기는 부하를 통과하는 출력 전류가 모두 같은 방향으로 부하 저항 양단에 출력 전압은 전파 정류된 전압이 된다. 전파 정류된 전압의 크기는 2차 전압 최대치의 반에서 순방향 다이오드 전압 강하 분인 0.7V를 뺀 값이 된다. 즉 전압 크기 Vp는 중간탭에 의해 절반으로 되고 다이오드로 인해 0.7만큼 뺀 값으로 출력된다.

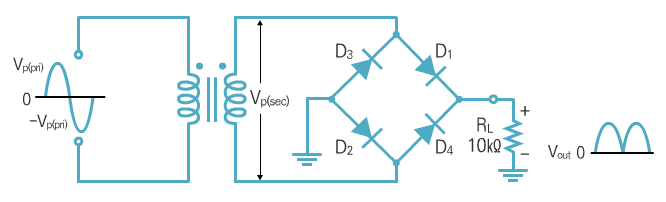

[그림3] 브리지 전파 정류기

 그림 3은 브리지 전파 정류기로 변압기에 의해 전압이 변환되고 크기는 같은 전압을 4개의 다이오드를 이용하여 전파 정류 시키는 회로로 중간탭 정류기의 1/2의 전압 강하가 없으므로 2배 가까운 전압을 가질 수 있다.

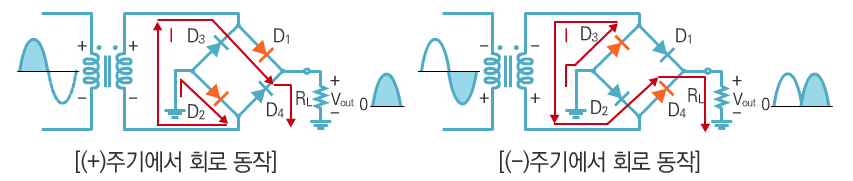

[그림4] 브리지 정류회로 동작 원리

 그림 4와 같이 각각의 양과 음의 주기에서 2개의 다이오드를 통해 전류가 흐르게 된다. 양의 주기에서는 D1과 D2를 통해 전류가 흐르게 되고 음의 주기에서는 D3와 D4를 통해 전류가 흐르게 되어 전파 정류 된다. 결국 부하에 걸리는 전압은 2개의 다이오드를 통과한 전압으로 0.7X2의 1.4V 만큼 뺀 Vp-1.4V가 출력 전압이 된다.
