정전압 회로의 필요성



 일반적으로 정전압 회로는 변압기를 통하여 원하는 전압으로 강하 후 정류기를 통하여 정류를 한다. 이때는 효율을 생각하여 전파 정류기가 대부분 사용된다. 정류된 전원은 필터를 통하여 리플을 제거시켜 직류에 가깝게 필터링 시켜 원하는 전압을 만들어준다. 여기까지만 하여도 실제 전자회로에 사용되는 전압을 얻을 수 있으나 입력 전압의 변화, 부하 전류의 변화, 온도의 변화 등에 관계없이 정전류를 얻을 수 있는 회로가 있어야 안정된 회로를 작동 시킬 수 있는데 이 역할을 하는 것이 전압 조정기이다. 전압 조정기는 제너를 사용한 간단한 회로 및 레귤레이터IC를 사용한 전압 안정기를 주로 사용한다.

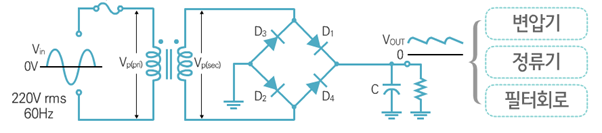

 정전압 회로가 없는 브리지 정류회로를 살펴보면 220V의 교류가 입력되면 트랜스를 통하여 전압을 낮추고 브리지 다이오드를 통하여 전파 정류를 한 후 C를 통하여 필터링을 한다. 이 때 필터링을 하더라도 Vout의 그림과 같이 리플이 발생하게 된다. 출력 전압이 변화하는 요인은 여러가지가 있는데 첫 째는 입력이 흔들리는 경우, 둘째는 트랜스에서의 전압강하, 셋째는 정류 다이오드의 전압강하, 그리고 리플이다. 이러한 요인으로 인하여 출력 전압이 흔들릴 수 있다.
