[OrCAD] PCB Footprint 부여하기

 OrCAD에서 회로를 다 그린 후 PCB 설계를 하기 위해서는 Schhematic 부품의 속성 중 PCB Footprint 항목을 지정해 주어야 한다.

 PCB Footprint란 PCB에 사용할 부품의 모양이다. 회로에서는 기호로 표시되는 부품이 실제로는 기호와 다르게 생겼다는 것을 알고 있을 것이다. PCB Footprint는 회로 기호와는 다르게 실제로 PCB에 설계에서 부품이 실장될 모양과 핀모양을 그린 것을 말한다.

 예를 들면 OP AMP인 LM7321의 경우 회로 기호는 아래와 같이 그려진다.

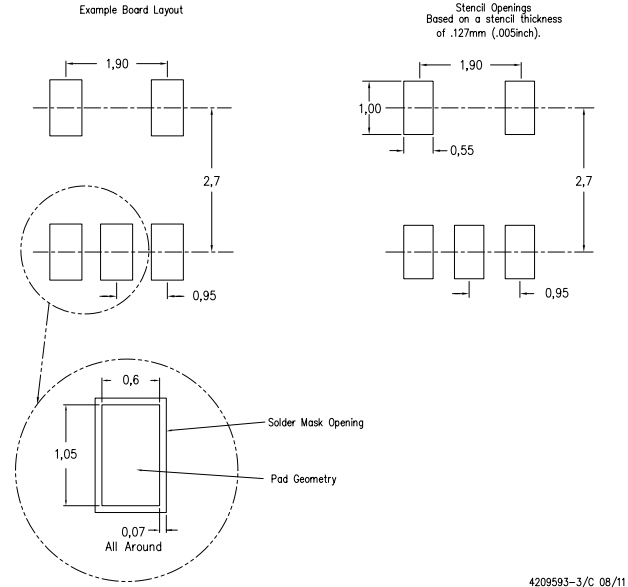

 그러나 PCB Footprint는 아래와 같이 장착되는 모양으로 그려진다.

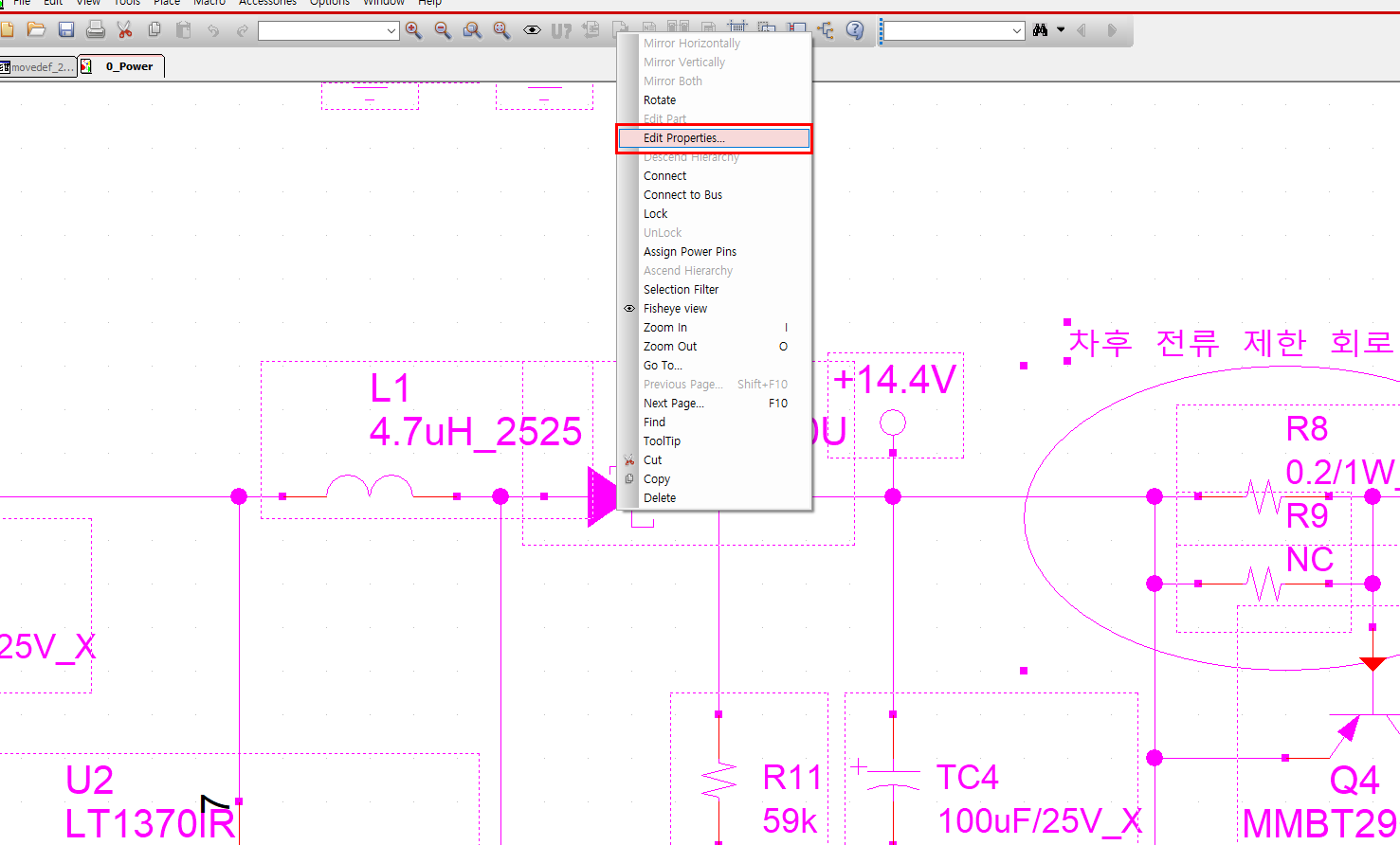

 이러한 Footprint는 CAD마다 명칭이 다른데 OrCAD에서는 Footprint라고 하고 PADS에서는 Decal 이라고 한다. 회로도면에서 PCB로의 전환을 하려면 각 부품이 어떠한 Footprint와 매치되는지에 대한 정보를 입력해 주어야 한다. 이 작업은 회로에서 속성에서 Footprint에 해당하는 Footprint 이름 또는 Decal의 이름을 적어주면 매치된다. 속성창은 각각의 부품을 더블 클릭하거나 전체 부품을 선택 후 오른쪽 마우스 버튼 클릭 후 Edit Properties..를 선택하는 방법이 있다.

 혹은 전체 디자인 파일에 대해서 모든 부품을 선택하고 싶을 경우는 프로젝트에서 디자인 파일에 오른쪽 마우스를 누른 후 Edit Object Properties를 선택한다.

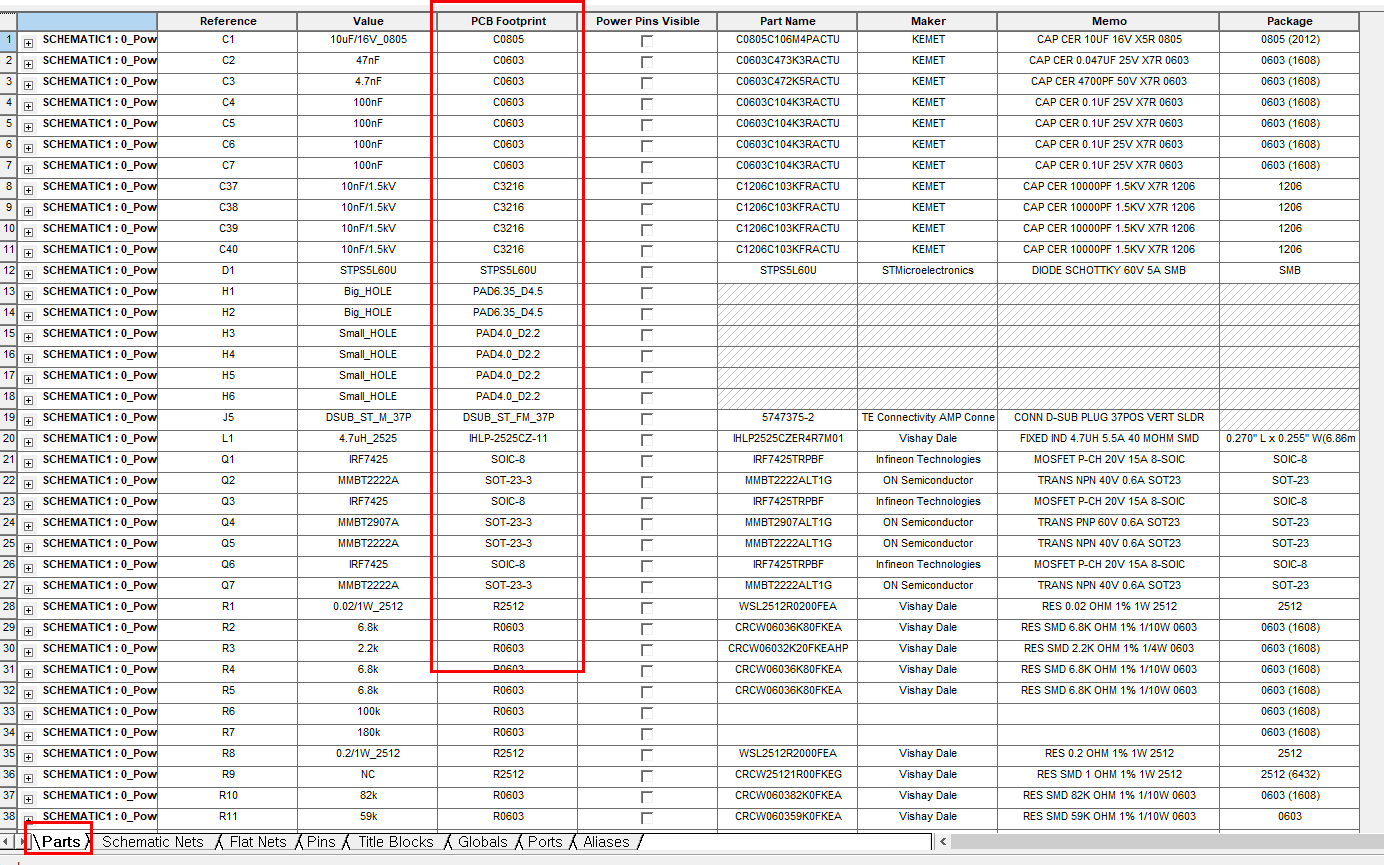

 선택 후 아래 탭에서 Parts를 선택하명 PCB Footprint라는 항목을 볼 수 있다.

 이 항목을 모든 부품에 대해 입력하여야 PCB 전환이 가능하다. 당연히 회로 기호와 핀 갯수나 Pin의 순서가 매치되어야 한다. 차후 설명하겠지만 Rules Check 또는 NetList 변환시 회로와 PCB Footprint가 매치에 문제가 있으면 에러가 나온다.
