[PADS] 레이어 설정하기

 어떤 캐드건 마찬가지로 레이어를 설정해서 작업을 하게 된다. 간단한 것은 양면 또는 단면, 4층 6층, 8층 등 레이어를 설정하는데 PADS는 어떻게 하는지 간단하게 알아본다.

 다른 캐드를 사용해 본 것이 P-CAD와 CADSTAR, OrCAD의 Layout 그리고 현재 주력이면서 이제는 이것밖에 할 줄 모르는 PADS 인데 내 기억 상에는 다른 캐드들에 비해 PADS는 설정이 매우 쉽다는 느낌이 들었다.

 뭐 그만큼 디테일한 부분까지  설정하려면 힘든 면도 있지만 그렇게 하지 않아도 될 정도로 간편하게 되어 있기에 특별한 경우를 제외하고는 불편하게 사용한 적은 없다.

 여튼 잡담은 그만하고 설명하자면

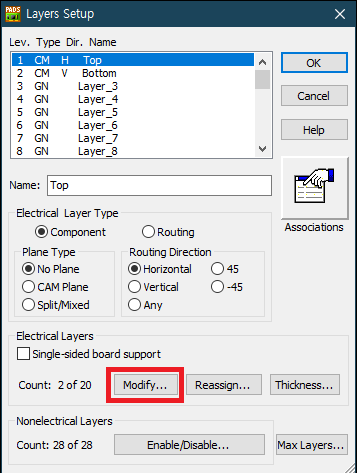

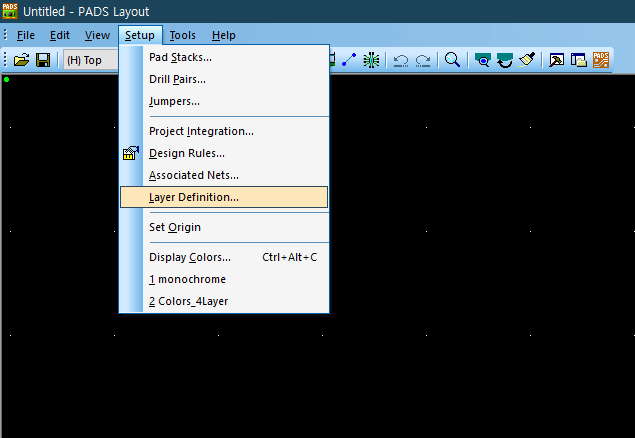

 Setup-Layer Definition-Modify를 누르면 Modify Electrical layers를 원하는 층 수로 선택하면 된다.

여기서 층수는 전기적인 층수를 선택하는 것으로 선택하면 층이 늘어나고 줄이면 층이 알아서 줄어든다.

 단 늘일 때는 그냥 늘어나지만 줄이는 경우는 지워지는 층에 아무 객체도 있으면 안되므로 주의해야한다.
