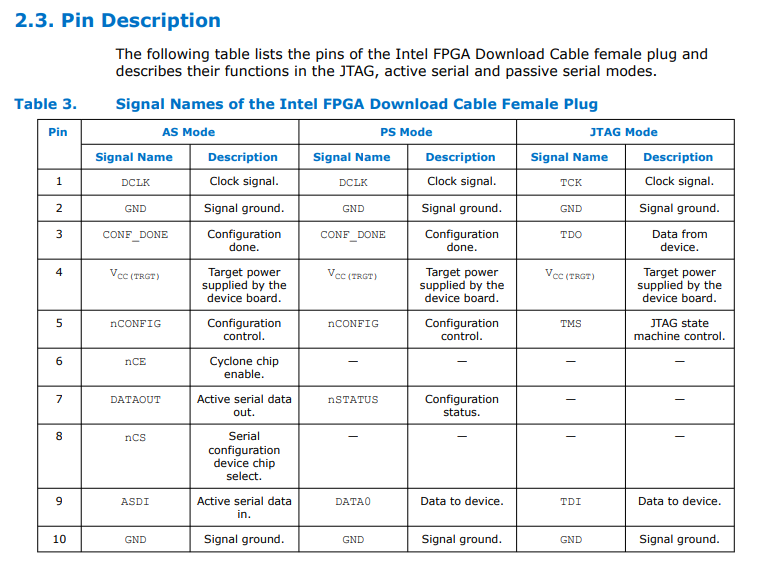

[FPGA] Altera USB Blaster JTAG Pin Map (10Pin)

 펌웨어 프로그램을 하면서 사용되는 프로그램 포트의 형태 중 JTAG가 제일 많이 쓰이는 것 같다. JTAG는 디버깅도 가능하고 속도도 빠르다. 뭐 제조 업체나 혹은 핀의 갯수에 따라 핀 맵은 일률적이지는 않다. 오늘은 Intel FPGA를 다운로드 할 일이 있어서 핀 맵을 찾아보았다.

 JTAG은 대부분 헤더가 표준인데 헤더의 크기가 큰 편이라 실제로는 중간에 전환 케이블을 상황에 맞게 제작하여 사용한다. 즉, PCB 쪽에서는 적절한 커넥터를 만들고 그 커넥터의 상대 커넥터와 헤더 소켓 커넥터를 연결하여 사용한다. 그래야 PCB에서 부담없이 장착이 가능하기 때문이다.

 여튼 그래서 다운로드 하기 위해 핀을 확인하던 중 기록을 위해 남겨놓는다. 내용은 Intel User Guide에 있는 내용이다.
