[인덕터] 인덕터 개요 및 특성

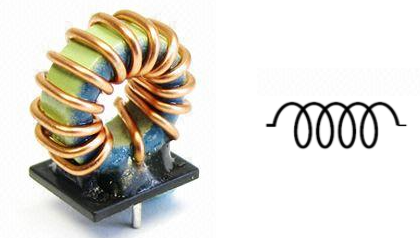

 인덕터란 교류전류의 흐름을 방해하는 회로 소자로 전류를 흐르게 하면 암페르 법칙에 의해 코일 내부에 자기장이 발생한다. 전류가 순간적으로 감소 또는 증가를 하면 자기장의 반응 속도가 전류의 변화 속도를 따라가지 못하게 되면서 전류의 순간 변화를 방해하는 특성을 가진다. 내부에 인덕턴스의 값을 올리기 위해 자성체를 사용하는 경우가 많이 있다. 이 코일이 감긴 자성체를 철심 또는 코어라고 한다. 물론 코어가 없이 공기를 사용하는 공심코일도 있다.

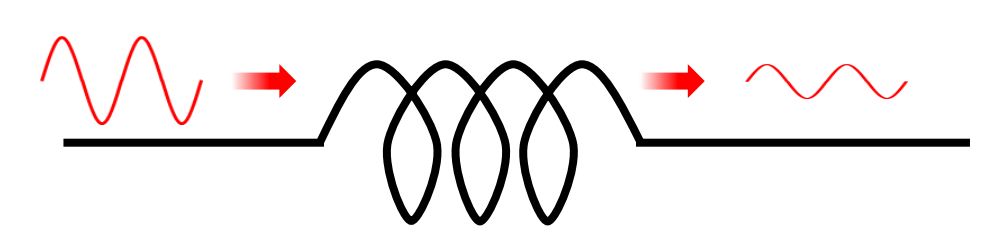

앞서 말한 것과 같이 인덕터는 교류 전류의 흐름을 방해하는 소자고 그 정도를 인덕턴스라고 한다. 인덕턴스는 높으면 교류전류를 방해하는 힘이 큰데 인덕턴스의 크기는 내부 코어의 재료 또는 구조 그리고 코어에 감긴 권선의 수에 따라 달라진다. 즉, 코일이 많이 감겨 있으면 커지고 코어의 투자율이 높으면 커진다.

 인덕터는 교류 전류의 흐름을 방해한다고 한 것 처럼 주파수와 연관이 있다. 결론적으로 인덕터는 신호나 전원의 주파수 성분을 만들거나 혹은 제거하는 역할을 한다고 보면 된다. 그러므로 스위칭 회로나 혹은 공진회로 그리고 필터 등에 사용된다.

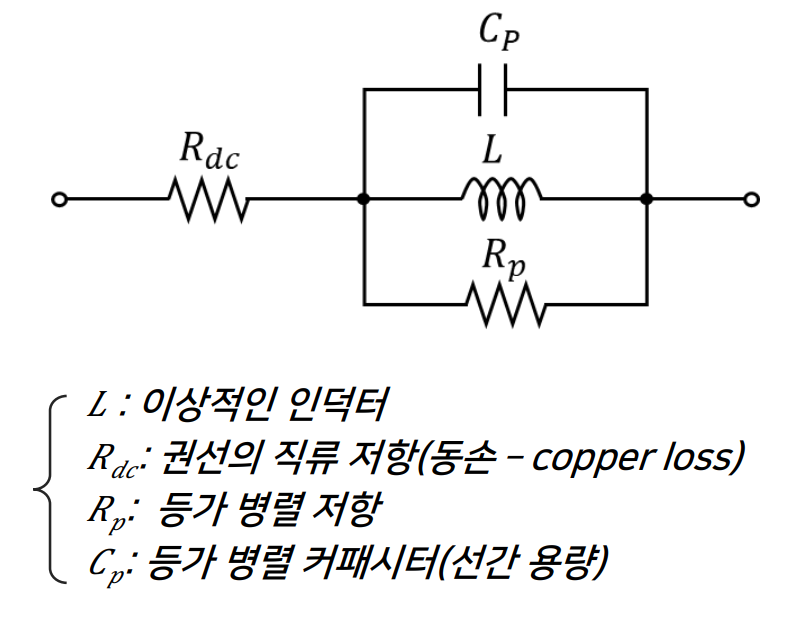

인덕터의 등가회로는 위 그림과 같다.
