[레이더] 레이더 송수신기 구조

[출처] 한국기술교육대학교 온라인평생교육원 레이더 센서기술의 이해

 레이더 송수신기 구조는 송신방식에 따라 구조가 달라지지만 구성품은 비슷한 것을 사용한다.

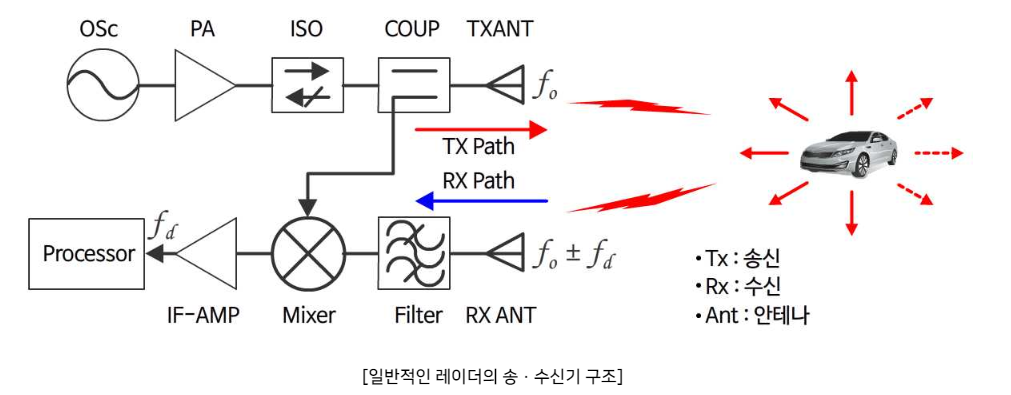

 송신측에서 발진기(OSC)에서 보내는 정현파 신호를 증폭기를 거처서 증폭 후 아이솔레이터를 통해 송신 신호가 회귀하지 못하도록 하고 커플러를 통해 신호를 약간 분리하여 수신시에 복조에 사용할수 있게 믹서로 유입시킨다. 커플러를 통한 신호는 안테나를 통해 방사되고 돌아온 신호를 수신 안테나로 받아서 필터를 거처 내가 송신한 대역만 받은 후 믹서를 통해 로컬 주파수를 빼내어 도플러 주파수만을 획득하여 IF 증폭기로 증폭후 데이터화 시킨다.

 레이더 송수신기는 안테나가 한개냐 두개냐의 차이에 따라 모노스태틱 구조와 바이스태틱 구조로 나뉘다.

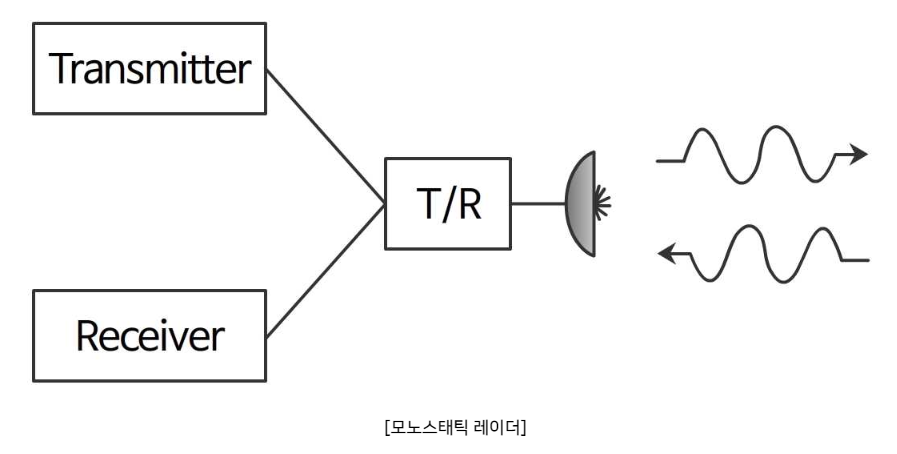

 모노스태틱 구조는 송신기와 수신기의 연결이 스위치를 두고 하나의 안테나로 연결되어 송신과 수신기가 같이 있고 하나의 안테나로 송신과 수신을 한다. 모노스태틱 구조는 안테나를 하나 사용하는 대신 스위치나 듀플랙서를 사용해야 하므로 손실이 발생할 수 있다.

 다른 구조인 바이스태틱 구조의 레이더는 송신과 수신기가 물리적으로 떨어져 있는 구조로 송신과 수신 안테나가 분리되어 있다. 모노스태틱 처럼 스위치나 듀플렉서의 사용이 없기 때문에 전력손실이 적고 송수신기의 분리로 위치 변경이 자유로워 레이더의 특성을 좋게 할 수 있다.
