[PADS] PADS Startup 파일 만들고 관리하기.....

 PADS를 사용할 때 아니 대부분의 프로그램을 사용할 때 주로 사용하는 기본 설정들이 있을 것이다. PCB 레이아웃의 경우는 각 레이어 설정, Via 설정, Layer 설정, CAM 등 기본적인 설정을 저장해 두고 사용하면 편리하다.

 PCB 설계의 경우 개인적인 설정 뿐만이 아니라 Layer 설정이 PCB마다 달라지게 되는 경우가 많기 때문에 층 수에 따라 Layer 설정, Color 설정, CAM 설정을 저장해 두고 초기 설계 시작시에 로드에서 사용하는 것이 필요하다. 혹은 다른 사람이 한 설정을 가져와서 설정을 이용할 경우에도 필요할 수 있다. 여튼 설정하는 방법을 알아보겠다.

 방법은 간단하다. 기본적인 설정들을 완료 후 stp 파일을 저장한다. 기본적인 설정은 앞서 말했듯이 레이어 설정, Via 설정, Layer 설정, CAM 설정 등을 한다. 다른 부분도 있겠지만 나 같은 경우는 다른 설정은 기본으로 놓고 언급한 설정을 Layer에 맞추어 저장한다. 즉, 2Layer 설정, 4Layer 설정, 6Layer 설정, 8Layer 설정, 4Layer_RF 설정 등 레이어의 층수와 특징에 맞추어 기본 설정들을 하고 저장해 놓고 불러다 사용한다.

 여튼 설정을 다 하고 나면 File->Save as Start-up File... 를 선택한다.

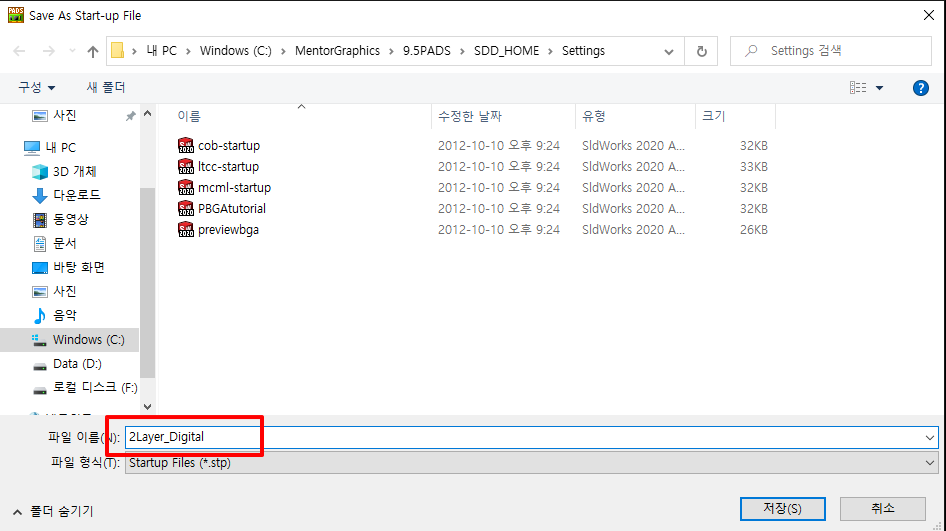

 선택하면 Startup 파일을 저장할 경로와 이름을 지정하게 되있는데 기본 경로에 이름을 넣어서 저장한다.

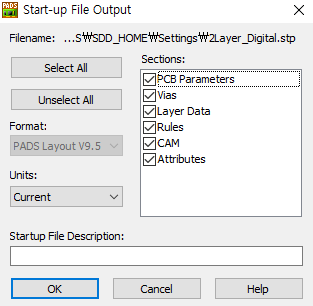

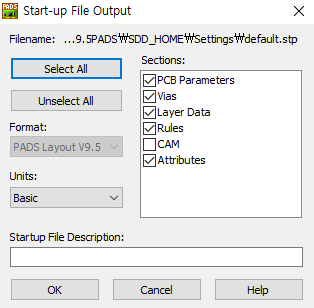

 저장을 누르면 이후 나오는 설정에서 저장할 내용을 선택한다. 난 전체를 다 선택한다. 기본은 아래 그림과 같이 CAM은 저장이 안되게 되어있는데 그냥 하는게 좋다. (아마 CAM은 따로 설정을 저장하고 부를 수 있어서 그런거 같기도 하고....) CAM 또한 레이어 설정에 맞춰야 하기 때문이다. Starup File Description에 이 Startup에 대해 내용을 적어 놓으면 구별하기 더 쉬워지니 적어놓는 것도 추천한다.

 설정이 완료되면 OK를 눌러 저장한다.

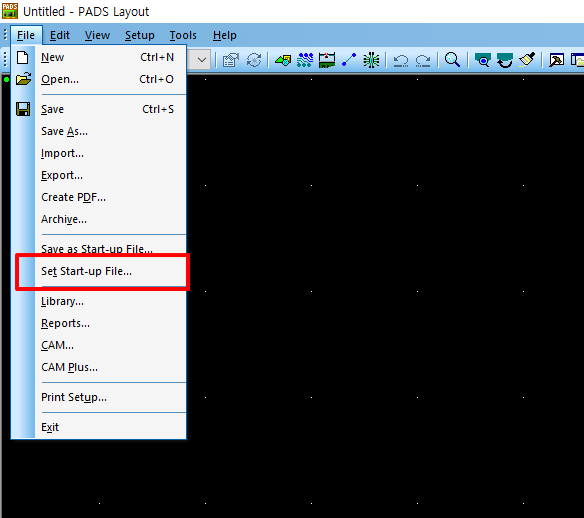

 이후 불러올 때는 File->Set Start-up File... 를 선택하면 아까 저장해 두었던 설정을 선택할 수 있는 창이 열린다.

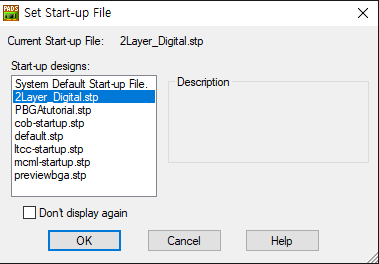

 여기에서는 현재 설정된 Start-up 파일이 보이고 아래에 변경할 수 있는 Start-up이 보인다. 여기서 선택하면 설정이 바뀌는데 이 파일의 경로는 아까 기본으로 설정되어 있던 곳이 아니면 보이지 않는다.

 기본 경로는 C:\MentorGraphics\9.5PADS\SDD_HOME\Settings 이다. 현재는 여기에서 밖에 부르는 방법 밖에 모르겠다. 여튼 여기서 부르면 아까 설정했던 사항들을 불러서 사용할 수 있다.

 여담으로 사실 PADS는 사용자가 많지만 생각보다 디테일한 부분에서는 정보가 없는 부분도 많은 것 같다. 나도 거의 15년을 넘게 사용하고 있지만 아직도 모르는 기능도 많고 설정이 애매한 부분도 많다. 특히 이런 설정 저장하는 것은 생각보다 좀 허접한 느낌도 없잖아 있다. 설정을 따로 좀 저장해 놓고 경로에서 찾아서 볼 수 있다던가 이런게 좀 빈약한듯.... 또한 설정에 대한 내용도 이게 되는 건지 안되는 건지 좀 헷갈리는 부분도 있다. 차후 Color 설정 같은 것도 언급할 것인데 이것도 저장을 할 수 있는데 Layer 설정이 다르거나 하면 Load가 이상하게 된다던지 하는 오류아닌 오류도 있다. 만드는게 어려운거 알겠는데 좀 프로그램이 좀 더 다듬어져도 될 만큼 오랜 세월을 지낸 프로그램인데도 빈약한 부분이 많은 것 같다. 뭐 내가 잘 못쓰고 있을 가능성이 농후 하지만 여튼 아직도 모르는 부분이 많은 프로그램이라고 생각한다.
